摘要：锰钢矿筛网是应用历史最长，用途较广泛的筛网类型，对使用环境特别是温度方面，有较强优势。按其材质类型，一般有板材（冲孔）线材（编织）两大类。用户订购时较为关心、首先要考量的是筛网的耐磨性能，所以应广大新老客户要求，深入分析锰钢矿筛网耐磨耗的关键因素，以及用量较大的锰钢矿筛网--编织类使用寿命的重要因素，做解读和阐述。

锰钢矿筛网耐磨耗的关键因素

锰钢矿筛网的耐磨耗性能，核心取决于 “工况诱发的加工硬化” 与 “材料原始成分与热处理” 之间的配合。简单说，不是锰含量越高越耐磨，而是在强烈冲击下，能否形成足够硬、足够厚的硬化层。

以下是决定锰钢矿筛网耐磨耗的关键因素，按重要性排序：

1. 核心硬道理：加工硬化能力

高锰钢（如Mn13、Mn18）的原始硬度不高（约HB 180 -220），但它有一个独特优点：冷作加工硬化。在矿石的强烈冲击、挤压和摩擦下，筛网表面会发生剧烈的塑性变形，从而诱发马氏体相变，形成一层非常硬的表面（可达HB 400 -550甚至更高），而内部仍然保持高韧性。

  关键点：如果冲击力不足（比如筛分小颗粒、软矿石、或筛网受力面设计不合理），加工硬化层就薄、慢，甚至形不成，此时高锰钢的耐磨性甚至不如普通低合金钢。所以，冲击强度是激发出锰钢潜能的钥匙。

2. 化学成分：材料的基因

  锰含量：通常为11% -18%。Mn13（含锰13%）是经典牌号。Mn18（含锰18%）的加工硬化能力更强，更适合高冲击、高磨损场景。

  碳含量：通常在1.0% -1.4%。碳是形成硬化相（马氏体、碳化物）的基础。碳过低则硬度不够，过高则韧性下降、易脆断。

  合金元素：少量Cr、Mo、Ni、V、Ti等可以细化晶粒、强化奥氏体基体、促进碳化物弥散分布，显著提升耐磨性。例如，锰钢中加入0.5% -1.5%的Cr，能提高其硬度和抗变形能力。

  有害元素控制：P（磷）、S（硫）必须严格控制，否则会导致热脆和冷脆，筛网易开裂。

3. 热处理工艺：激活潜能的钥匙

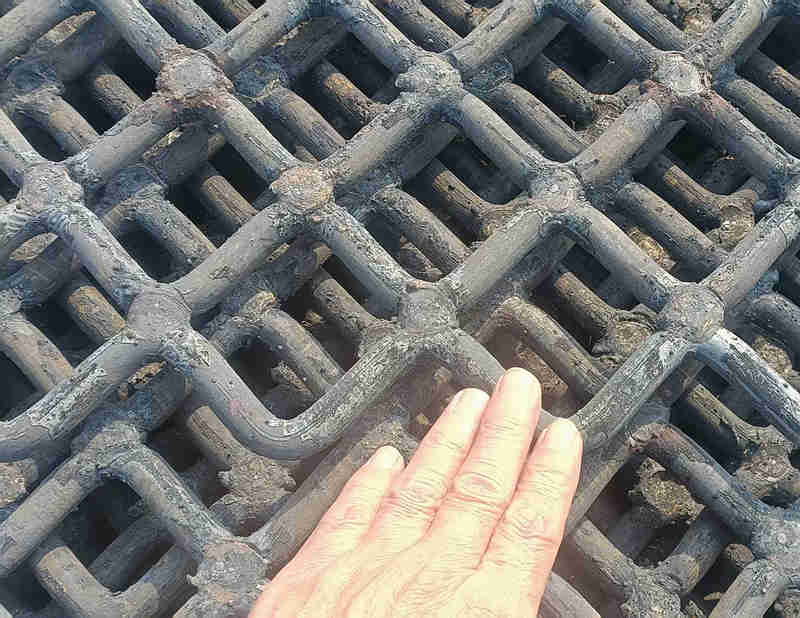

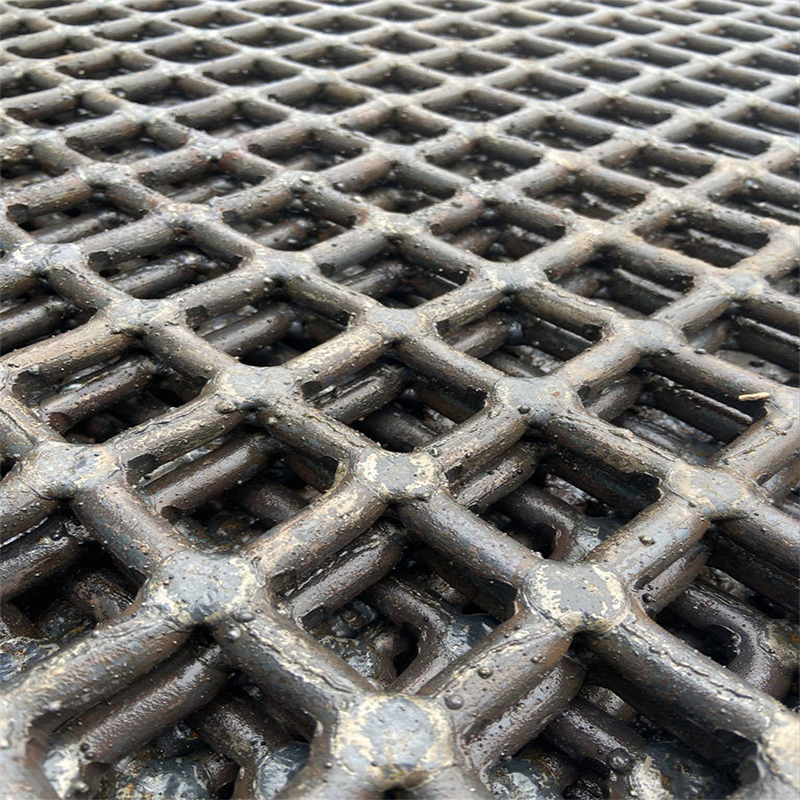

这是最容易被忽视、但极其关键的因素。锰钢必须进行水韧处理（固溶处理）。

  理想状态：将钢加热到1060 -1100℃，使碳化物完全溶解，然后快速水淬，得到单一的奥氏体组织。

  失误后果：如果处理不当（加热温度不够、保温时间不足、冷却速度太慢），晶界处会析出大量碳化物，导致钢变脆、加工硬化能力大幅下降，筛网一用就裂、一磨就掉肉。很多“锰钢”筛网不耐磨，原因不是材料不好，而是热处理没做好。

4. 锰钢矿筛网的结构与制造工艺

  编织/焊接型：焊接节点是应力集中区，也是疲劳裂纹萌生处。焊缝处理（是整体加热还是局部退火、有无应力集中）直接影响寿命。好的厂家会优化焊接参数，避免焊缝脆性。

  冲压/拉伸型：冲孔或拉伸成型时，模具的圆角半径、冲头形状会影响局部冷作硬化程度和应力分布。设计不当会产生微裂纹。

  加强筋设计：合理的弧形或V形加强筋设计，能使筛网受力均匀，避免局部过载，从而充分发挥加工硬化层的优势。

5. 使用工况的匹配

  物料特性：物料越硬、棱角越锋利（如石英岩、花岗岩），对筛网的切削和冲击磨损越严重。

  冲击角度与速度：垂直冲击比倾斜冲击的加工硬化效率高，但磨损也更快。适当的速度和角度能平衡硬化与磨损。

  水分与腐蚀：湿筛或酸性/碱性环境会加速磨损（磨损 腐蚀协同作用），此时单纯的高锰钢不一定是最优解，可能需要更耐腐蚀的合金或表面处理。

总结：如何判断一块锰钢筛网是否耐磨？

1. 看材质：确认是正规牌号的高锰钢（如Mn13， Mn18），且厂家有明确成分报告。

2. 看热处理：最直接的方法是听声音。水韧处理到位的锰钢，敲击时声音清脆悦耳，类似铃音（呈清脆的“叮”声）；处理不当的，声音沉闷、沙哑（呈“噗”声），易断。

3. 看表面硬化层：使用一段时间后，观察筛网表面是否形成了一层灰白色的、坚硬而致密的磨损层。如果能形成，说明加工硬化效果不错；如果表面还是灰黑色、松散易掉，说明硬化不足。

4. 看结构：观察有无明显应力集中点、焊接缺陷。

最后提醒一句：在冲击力不足的场合（比如筛分小颗粒、软料），高锰钢的耐磨性反而不如经过淬火+回火的低合金耐磨钢（如NM400、NM500）。因此，选择之前请先评估你的工艺是否有强烈的冲击。如果没有，可以考虑其他材质。

锰钢矿筛网--编织类筛网使用寿命的相关因素

锰钢矿筛网、锰钢编织筛网的使用寿命受多个因素的综合影响，不能一概而论。根据实际工况，其寿命短则几天，长则数月。以下是决定其使用寿命的核心因素，供你参考：

1. 材质与冶金质量

  锰含量：通常指高锰钢（锰含量11 -14%）。高锰钢在受到强烈冲击和挤压时，表面会迅速加工硬化（硬度从HB200提升到HB500以上），从而获得极高的耐磨性。如果锰含量不足或材质不纯，硬化效果差，寿命会大幅缩短。

  热处理工艺：合格的高锰钢筛网需要经过“水韧处理”，使其组织均匀、韧性强。若处理不到位，筛网容易脆裂或过早磨损。

  线材质量：钢丝是否经过拉拔、回火，表面有无裂纹、气孔等缺陷，直接影响抗疲劳性能。

2. 筛分物料的特性

  硬度：筛分石英石（莫氏硬度7）的磨损速度比筛分石灰石（莫氏硬度3）快数倍。

  磨蚀性：棱角尖锐的物料（如铁矿石、铜矿石）对筛网的切割、刮擦作用更强，会加速磨损。

  含水率和含泥量：潮湿、含泥多的物料，除了磨损，还易造成筛网“糊孔”（堵塞），导致物料堆积、筛网张力变化，引起疲劳断裂或腐蚀。

  腐蚀性：物料中的酸性或碱性成分（如煤中含硫、化工原料）会加速锰钢矿筛网的电化学腐蚀。

3. 筛机参数与运行工况

  振动频率与振幅：高频、大振幅会显著增加筛网与物料的接触力，加速磨损。但振幅过小，物料堆积又会加剧局部磨损。

  筛面张力：张紧力不足时，筛网会鼓动、弯曲，导致钢丝反复弯折疲劳，在网孔交叉点处断裂。张紧力过大会使筛网崩裂。

  给料均匀度：集中给料或物料偏载，会导致筛网局部受力、磨损远大于其他区域，形成“穿孔”失效。

  筛网支撑结构：支撑条间距过大或不平整，筛网在无支撑区域会过度变形，提前断裂。

4. 筛网结构与编织工艺

  编织型式：如平纹编织（耐用但通过率略低）、斜纹编织（通过率高但抗冲击稍弱）等，不同编织结构影响抗拉强度和耐磨性。

  丝径与孔径：同样孔径下，丝径越粗，筛网抗弯、抗断能力越强，但重量大、开孔率低，影响处理量。需平衡耐用性与效率。

  边缘处理：筛网边缘（如钩边、压条）是否牢固，直接决定其能否承受振动而不脱边、撕裂。

5. 使用与维护管理

  安装质量：安装时是否张紧均匀、是否有皱褶、是否与筛机支撑条良好贴合。

  定期检查：及时发现局部磨损、断丝、松动、糊孔等问题，并进行调整或更换可预防大面积损坏。

  清理方式：严禁用硬物（如铁锹、棍棒）在运行中铲击筛网，这会造成致命性破坏。应采用气吹、水洗或专用清网器等。

总结与建议

一般情况下，在中等磨损、常规振动、合理维护的工况下，优质锰钢矿筛网的使用寿命约为 2- 6周。但在极端恶劣工况（如筛分高硬度铁矿石，且给料不均衡）下，寿命可能仅为 3- 7天。

为了延长寿命，你可以：

1. 按工况选型：根据物料硬度、粒度、含水量选择最合适的丝径、孔径和编织结构。

2. 严格安装：确保张紧均匀、支撑平整、边缘牢固。

3. 优化给料：尽可能使物料均匀分布在筛面上，避免集中冲击。

4. 定期维护：及时清理糊孔，检查并更换松动或磨损的部件。

5. 质量优先：选择有信誉的供应商，确保锰钢材质和热处理工艺合格。

如果你能提供更具体的工况（例如：筛分何种物料、粒度大小、筛机型号、振幅频率等），我可以对锰钢矿筛网给出更有针对性的判断和建议。
