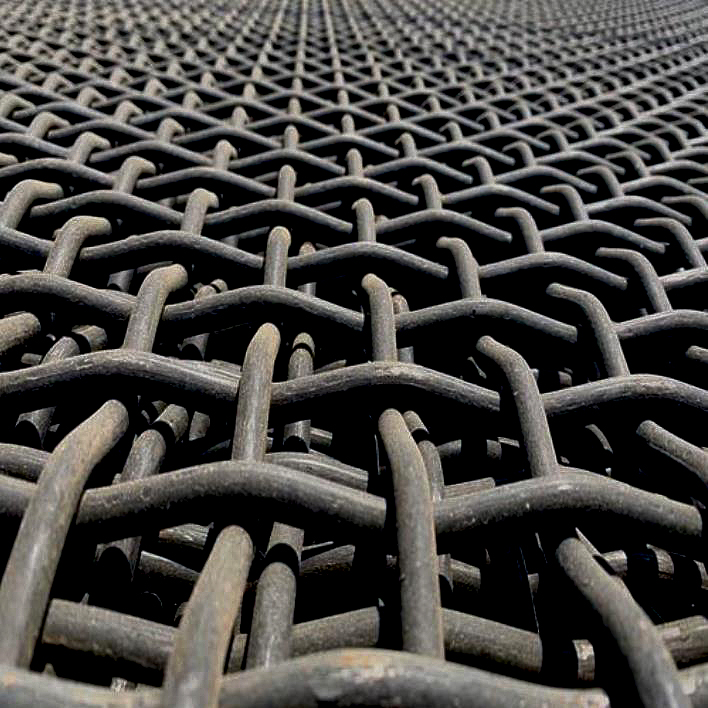

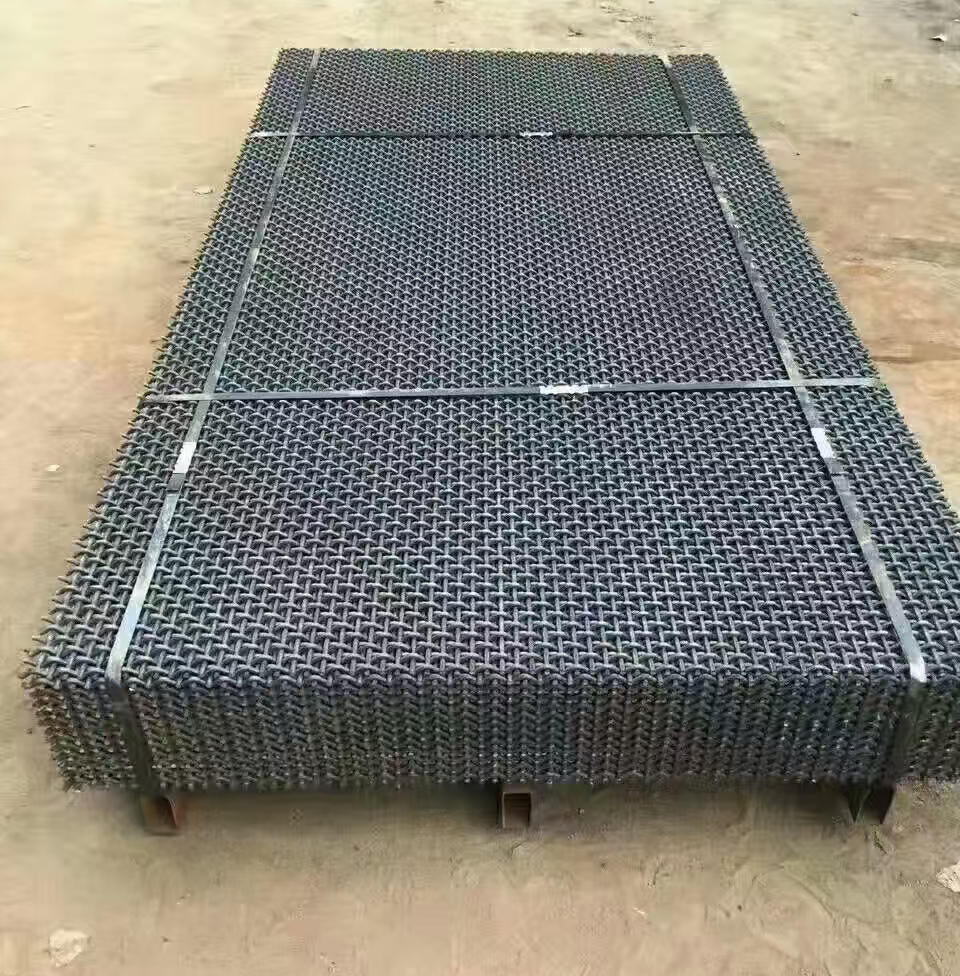

摘要：65锰钢筛网，在筛分选矿领域受到大部分用户认可的市场环境下，部分用户确反映一般，甚至是差评，为什么出现这种情况？特别是在使用寿命方面，不同筛网厂家，同样是65锰钢筛网，材质没有异议，在相同工况条件下，产品表现出现较大差异，究竟是什么原因?作为资深筛网研发和生产人员，从较为专业角度，分原料和工艺两个方向，谈谈这些问题。

原料：不同钢厂，所产65锰钢的不同

这是一个非常专业且实用的问题。65锰钢筛网所用，65Mn（65锰钢）作为一种性能优良的弹簧钢，其最终性能不仅取决于化学成分配比，更与钢厂的生产工艺、装备水平、质量控制体系密切相关。

不同钢厂生产的65Mn钢，在宏观性能、加工稳定性、交货状态和微观组织上可能存在显著差异。下面我从几个核心维度帮你拆解这些“不同”，加工65锰钢筛网并给出一些选材建议。

一、化学成分（牌号允许的波动范围）

65锰钢筛网，国标65Mn的化学成分有一个允许的波动范围，但高端钢厂（如宝武、鞍钢、兴澄）倾向于将成分控制在更窄、更优化的区间内。而中小钢厂则可能偏向上限或下限来控制成本。

| 元素 | 国标范围 | 高端钢厂（以宝武、兴澄为例） | 普通钢厂（部分） |

| C | 0.62% -0.70% | 中上限（0.65% 0.68%），淬透性好 | 中下限（0.62% -0.66%），成本可控

| Mn | 0.90% -1.20% | 较高（1.10% 1.20%），强化效果好 | 较低（0.90% -1.00%），焊接性能略好 |

| Si | 0.17% -0.37% | 稳定控制在中位 | 上限或下限波动 |

| P, S | ≤0.035% | ≤0.015%，纯净度高 | 0.02% -0.03%，夹杂物控制差 |

影响：

  高端钢厂：成分控制精准，淬透性、淬硬性稳定，热处理后性能波动小。

  普通钢厂：成分可能偏下限，导致淬硬层深度不足，疲劳寿命降低。S、P含量高会导致热脆和冷脆。

二、冶金质量（核心差异）

这是不同钢厂产品差距最大的地方，65锰钢筛网不同的原因之一

1. 非金属夹杂物等级：

  高端钢厂（如宝武、中信特钢）：采用精炼+真空脱气工艺，夹杂物（如氧化物、硫化物）尺寸小、数量少、分布均匀，等级通常在1.0 1.5级。

  普通钢厂：工艺控制不稳定，夹杂物粗大、成簇分布，等级可能2.5级以上。这会直接导致材料在承受弯曲、扭转疲劳时产生裂纹源，使用寿命差距可达数倍。

2. 显微组织均匀性：

  高端钢厂：铸坯偏析少，最终索氏体组织均匀，晶粒度（6 8级）细小且一致。

  普通钢厂：可能存在碳化物偏析、带状组织（尤其锰元素偏析），导致淬回火后硬度不均匀，局部出现软点或脆性。

3. 表面质量与脱碳层：

  高端钢厂：表面光洁，氧化皮薄，脱碳层深度严格控制（例如≤0.10mm）。这对弹簧疲劳寿命至关重要。

  普通钢厂：表面可能粗糙，脱碳层深度可达0.20mm以上，导致表面硬度不足，率先产生疲劳裂纹。

三、关键性能表现（用户最关心的“65锰钢筛网不同”）

由于上述冶金质量的差异，在实际应用中会明显感受：

| 性能指标 | 高端钢厂 | 普通钢厂 |

| 淬透性 | 稳定可靠，大截面（如厚10mm）也能淬透 | 波动大，有效淬硬层小（通常<6mm） |

| 抗拉强度 | 可稳定达到或超过国标上限（如≥1280MPa） | 常处于中下限，或需更严苛热处理才能达标 |

| 疲劳寿命 | 比普通钢厂 高出2- 5倍（得益于纯净度与表面质量） | 较低，尤其在高应力循环下 |

| 塑性/韧性 | 强度高时韧性好（如伸长率>10%） | 强度高时韧性差（伸长率<6%），易脆断 |

| 回火稳定性 | 好，在400 -450℃回火时硬度下降缓慢 | 可能下降较快，需更精准控温 |

四、代表性钢厂及产品特点（举例）

1. 宝武（特钢）  国内标杆

  特点：质量最稳定，主要用于高端板簧（如汽车、铁路）、高速纺织行业用弹簧。可提供免退火、球化退火状态盘条，直接拉拔或冷卷。

  供货状态：热轧、冷拉、磨光、剥皮等。价格贵，但综合成本低（不良率极低）。

2. 中信特钢（兴澄、大冶）  高端市场主力

  特点：纯净度极高（S≤0.008%，P≤0.012%），显微组织均匀。产品广泛用于中高端弹簧、油井管、工具等。疲劳性能优于多数国产钢厂。

3. 鞍钢、本钢   传统强项

  特点：在热轧板卷和宽扁钢领域有优势。65Mn钢板质量稳定，尺寸精度好，用于制造汽车弹簧、农机配件、锯片基体。成本适中。

4. 河钢（石钢）  性价比选择

  特点：在建筑机械、民用弹簧领域应用广泛。质量控制比一线钢厂稍弱，但能满足大多数非极端工况，价格有竞争力。

5. 沙钢、中天   普钢跨界

  特点：主要生产建筑用钢，65Mn仅为补充产品。适合对寿命要求不高、成本敏感的大批量简单零件（如卡簧、波形垫圈、部分冲压件）。

6. 一些小钢厂（如部分浙江、山东民营）

  特点：价格最低，但成分不稳定，夹杂物多，容易出现“硬而不韧”或“软而脆”的问题。不适合制造承受交变载荷的关键弹簧。

五、65锰钢筛网 总结与选材建议

如何根据需求选择？

| 应用场景 | 推荐钢厂等级 | 关键关注点 |

| 汽车悬挂簧、气门弹簧 | 宝武、兴澄、大冶 | 纯净度、疲劳寿命、尺寸精度 |

| 工程机械板簧 | 宝武、鞍钢 | 淬透性、抗冲击能力 |

| 纺织/仪表用细弹簧丝 | 宝武 | 表面质量、抗拉强度均匀性 |

| 农机配件（如弹性卡子） | 河钢、鞍钢 | 成本与基本性能平衡 |

| 低端冲压件、垫片 | 沙钢、中天 | 仅关注价格与基本硬度 |

一个实用判断方法：

  查看钢厂提供的质保书：重点看非金属夹杂物等级（A、B、C、D类）、脱碳层深度、晶粒度。

  A+B+C+D类夹杂物 总和 ≤ 4级（优质）

  脱碳层 ≤ 0.08mm（好）

  晶粒度 ≥ 7级（细）

  如果质保书这些参数缺失或含糊，大概率是普通钢厂产品。

一句话总结：

 65Mn筛网，选材不是看化学成分有没有达标，而是看夹杂物有多干净、组织有多均匀、表面有多光洁。高端钢厂的产品，贵在“隐性质量”带来的稳定性和长寿命。

工艺：同等牌号钢材，不同筛网厂家所产65锰钢筛网产品的差异

同样是一个很专业、也很实际的问题。即使使用“同等牌号”的钢材（例如都是65Mn弹簧钢、304不锈钢或Q235碳钢），不同筛网厂家生产出来的产品在实际使用性能、寿命和精度上也可能存在明显差异。

这主要是因为“牌号”只规定了化学成分范围，而产品的最终性能由原材料、热处理工艺、编织/制作工艺、质量控制、表面处理等一系列因素决定。

以下是核心差异点及其影响：

1. 原材料（钢材）的“隐性”差异

虽然牌号相同，但不同钢厂、不同批次、不同冶炼工艺的钢材存在巨大差异：

* 纯净度： 高端的钢材供应商会严格控制钢中杂质（如硫、磷、非金属夹杂物） 的含量。杂质多的钢材内部缺陷多，容易从夹杂物处断裂，导致筛网在受力时突然开裂。

* 晶粒度： 晶粒尺寸直接影响钢的强度、韧性和抗疲劳性能。优质钢材晶粒均匀细小，筛网更耐磨、更抗冲击。

* 成分控制范围： 例如65Mn钢中碳、锰的含量控制在上限还是下限，会直接影响淬透性和最终硬度。有些小厂可能会使用“回炉料”或成分偏于下限的便宜钢材，导致性能打折。

* 供货状态： 钢丝在拉拔前的盘条状态（球化退火、酸洗质量）会直接影响后续拉拔和热处理的一致性。

2. 热处理工艺——决定“筋骨”的关键

这是不同厂家差异最大、最核心的环节，尤其对于需要高强度、高耐磨的筛网（如振动筛网、矿筛网）：

* 淬火技术： 淬火温度、保温时间、冷却介质和速度的控制。优秀厂家会使用可控气氛热处理线，确保筛网每个部位温度均匀。差一些的厂家可能凭经验或使用老式设备，导致局部过热或冷却不均，造成筛网脆性大或硬度不足。

* 回火技术： 回火消除内应力、获得韧性。恰当的回火能让筛网既硬又韧。回火不充分，筛网内部应力大，使用中易开裂；回火过度，则硬度下降，易磨损变形。

* 均匀性： 好的热处理能让整张筛网硬度一致。差的可能外硬内软，或一头硬一头软，导致筛网在振动中提前失效。

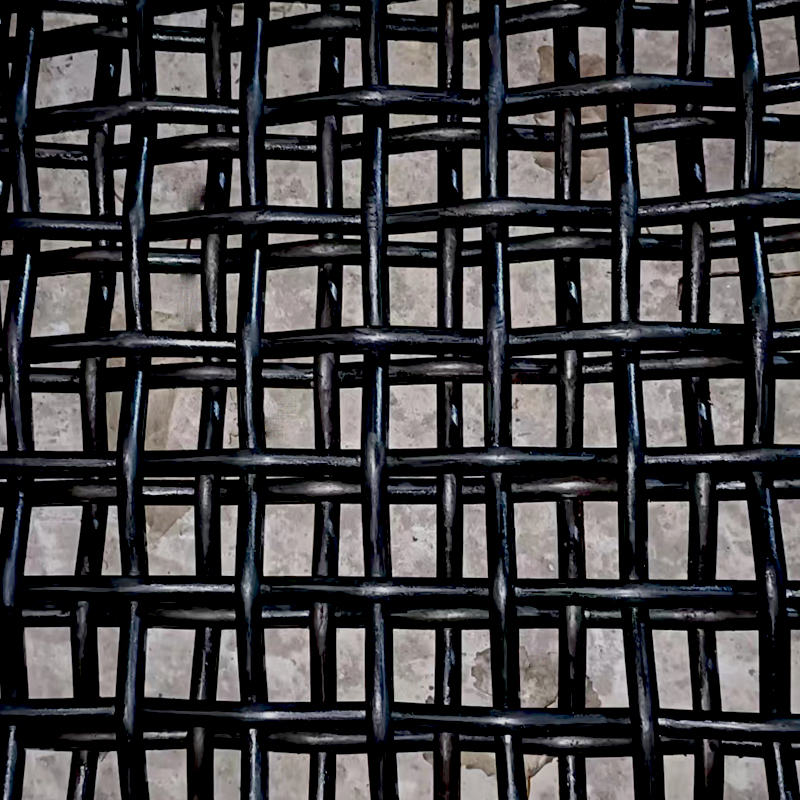

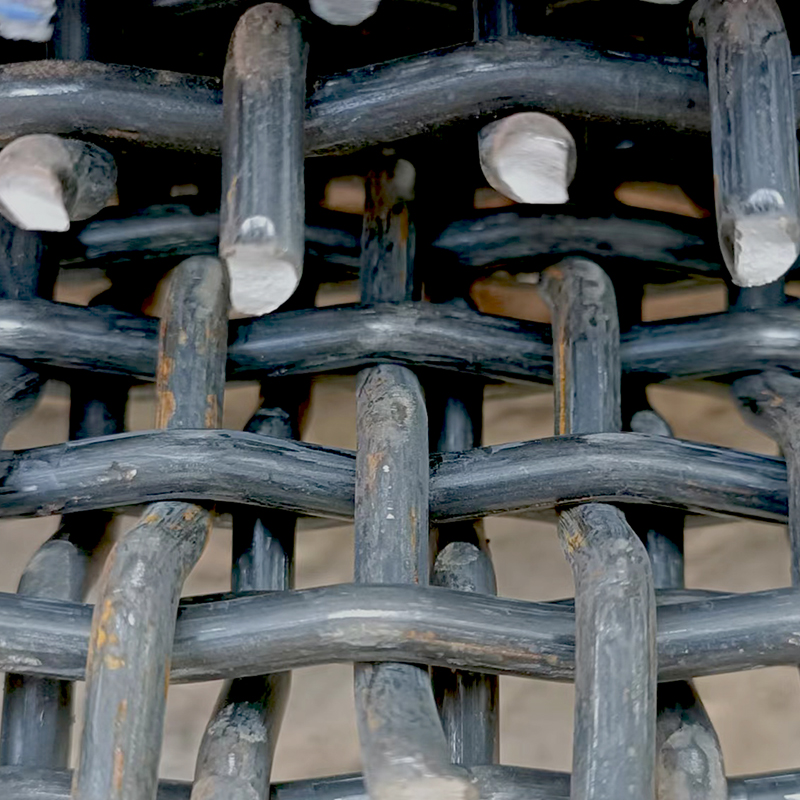

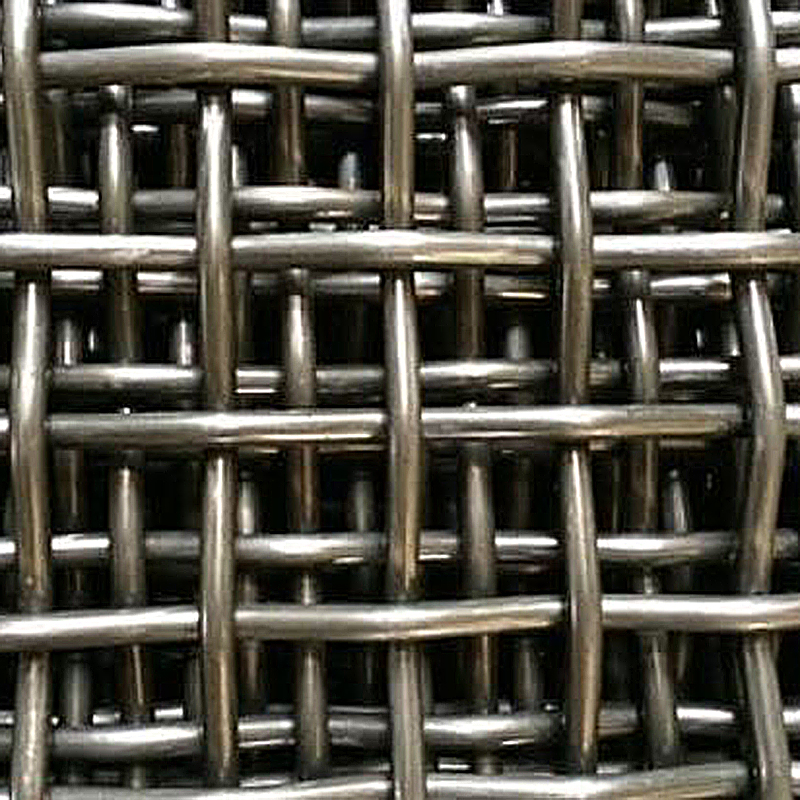

3. 编织与制作工艺——决定精度与寿命

* 丝径公差： 钢丝拉拔的精度。大厂会使用精密拉丝机并严格监控丝径，公差小（如±0.01mm）。小厂丝径可能偏粗或偏细，直接影响筛网开孔率和网孔精度。

* 编织设备与张力： 优秀的厂家使用数控全自动编织机，编织张力恒定，网孔方正均匀，且经纬线受力均衡。差的设备编织张力波动大，容易出现网孔不均、歪斜、起拱，筛分效率低，且受力易变形。

* 焊接工艺（针对焊接筛网）： 焊点强度、熔接深度、有无虚焊。优质焊接筛网焊点饱满，强度与基材接近。劣质焊点小、浅，一振就开焊。

* 网边处理： 好的厂家会做防松边处理（如焊接加强边、卷边），防止张紧时边缘脱丝。简单卷边或包边的筛网在重载下容易从边缘开始失效。

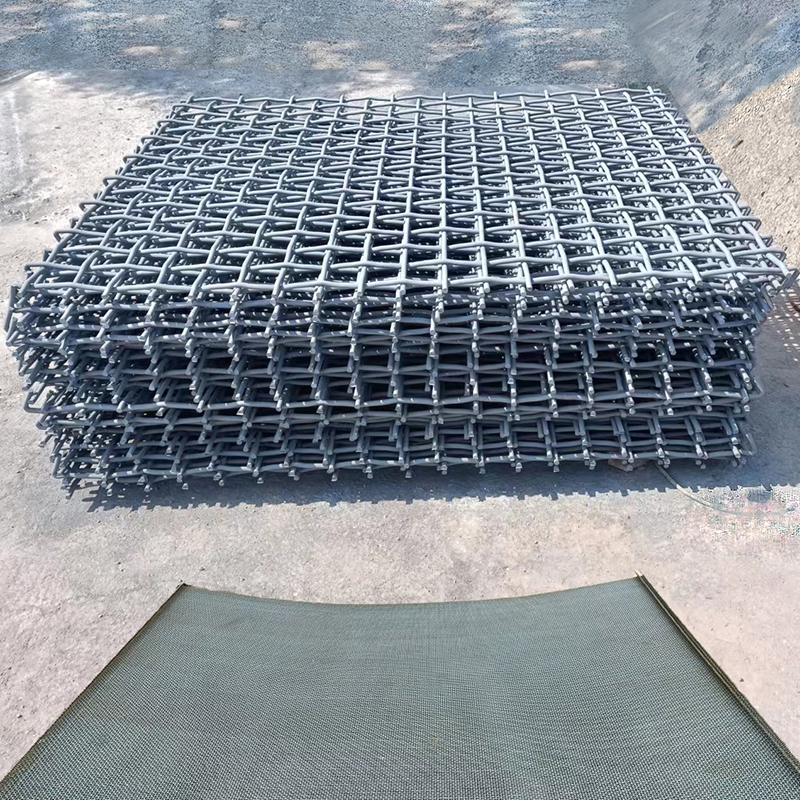

4. 65锰钢筛网 表面处理——决定耐用性与环境适应性

* 镀层： 如镀锌、涂塑。大厂会严格控制镀层厚度和均匀性，确保附着力强、防腐性好。小厂可能镀层薄、不均或易脱落。例如，劣质镀锌筛网使用不久后，焊点和受力点会生锈。

* 调质处理： 对于需要高强度筛网，好的厂家会在热处理后增加喷丸或预张紧处理，引入表面压应力，大幅提高疲劳寿命。

5. 质量检测与控制——决定一致性

* 来料检验： 对每批钢丝进行成分、力学性能检测。

* 过程控制： 在拉丝、编织、热处理、焊接等环节抽检或全检。

* 出厂检验： 严格检测网孔尺寸、平面度、硬度、抗拉强度、焊点强度等。

* 小厂做法： 可能只做简单的目视检查和基础尺寸测量，甚至免检，导致批次间质量不稳定。

65锰钢筛网 对实际使用的影响总结

| 差异来源 | 对用户的影响（好厂家 vs. 差厂家） |

| 原材料 | 寿命更长，不易脆裂 vs. 频繁断裂，安全隐患 |

| 热处理 | 硬度与韧性平衡，耐磨损、抗冲击 vs. 一碰就断或轻易磨损 |

| 编织/焊接 | 筛分精度高，网孔稳定，筛分效率高 vs. 漏料、堵料、筛分不净 |

| 表面处理 | 防腐性强，使用寿命长 vs. 快速生锈、脱层 |

| 质量控制 | 批次稳定，性能可靠 vs. 质量忽高忽低，难以预判寿命 |

65锰钢筛网 如何鉴别？

1. 看外观： 网孔是否方正均匀？边缘处理是否平滑？钢丝表面是否有划伤、锈斑、氧化皮？

2. 敲击听音： 好的热处理筛网敲击声音清脆，有回音；差的发闷、嘶哑。

3. 测量硬度： 使用便携式硬度计检测筛网钢丝硬度。对于65Mn等弹簧钢材质，行业成熟产品的硬度一般在HRC 42 50之间，且均匀。

4. 要求提供检测报告： 采购时要求厂家提供原材料质保书、热处理工艺报告、力学性能检测报告、网孔公差检测记录等。

5. 选择专业品牌/厂家： 优先选择有长期行业口碑、专注于特定领域（如振动筛网、高精度筛网）的厂家，而非综合性小厂。

6. 进行小批量试用： 在正式采购前，可以要求样品或小批量试用，在实际工况中对比其使用寿命和筛分效果。

小结：65锰钢筛网 同等牌号钢材只是基础，钢材的纯净度、晶粒度，以及后续的热处理工艺、编织精度、焊接质量、表面处理才是决定筛网最终性能的“幕后英雄”。不同厂家在这些环节上的投入和技术水平，导致了价格、寿命和精度上的巨大差异。建议选择有完善质量体系、使用优质原材料、工艺控制严格的厂家，虽然单价可能更高，但综合性价比（寿命长、故障少、维护成本低）往往更优。

总的来说，65锰钢筛网不仅需要钢材的牌号，更需要稳定的钢材厂家作为原料供应厂家，同时对经过多次使用过的筛网供货厂家，也不要轻易更换。稳定的65锰钢筛网厂家，良好的产品表现，理想的筛网使用寿命，是筛分选矿顺利生产、产能达标的保障。
