摘要：在锰钢筛网中，65锰钢筛网是技术成熟、开发和使用时间最长的类型，凭借其高筛分率、高透筛率、较长的使用寿命，应用广泛、市场占比较高。所以，不论是什么锰钢材质，生产厂家，还是销售，以此为噱头，称自己的产品是65锰钢筛网。那么作为用户，如何鉴别自己所用筛网是65锰钢筛网？本文将从65锰钢筛网材质的化学成分、物理特性的基础上，讲述65锰钢筛网的鉴定方法。

65锰钢筛网材质化学成分

针对“65锰钢”（实为65Mn，属于国标优质碳素结构钢中的弹簧钢）在筛网制造中的应用，其化学成分是决定其高强度、高耐磨性和良好韧性的基础。

根据国家标准 GB/T 699 -2015（优质碳素结构钢）或相关弹簧钢标准，65Mn钢的标准化学成分范围如下：

| 元素 | 含量范围 （%） | 作用与说明 |

| C （碳） | 0.62 ~ 0.70 | 提供高硬度、高强度和耐磨性。 |

| Mn （锰） | 0.90 ~ 1.20 | 核心元素：显著提高淬透性和强度，细化组织，克服碳含量高带来的脆性。 |

| Si （硅） | 0.17 ~ 0.37 | 强化铁素体，提高弹性极限和疲劳强度。 |

| S （硫） | ≤ 0.035 | 有害杂质，严格控制，防止热脆性。 |

| P （磷） | ≤ 0.035 | 有害杂质，严格控制，防止冷脆性。 |

| Cr （铬） | ≤ 0.25 | 可能残留，非主加元素。 |

| Ni （镍） | ≤ 0.30 | 可能残留，非主加元素。 |

| Cu （铜） | ≤ 0.25 | 可能残留，控制线材质量。 |

为什么65Mn钢最适合做筛网？

基于以上成分，65Mn钢在筛网应用中表现出以下关键特性：

1. 超高耐磨性：高碳（0.65%）是耐磨的基础，锰（1.0%）使其在热处理后获得马氏体组织，硬度可达 HRC 50 -58，远高于普通低碳钢。

2. 优异弹性与抗疲劳性：作为弹簧钢，Mn元素显著提升了屈服比（σs/σb），筛网受力变形后能回弹，不易产生永久变形，反复冲击下（如振动筛）寿命长。

3. 良好的加工渗透性：锰的加入使得较粗的丝材也能淬透，确保整根丝材硬度均匀，避免表面硬、芯部软导致的早期断裂。

4. 经济性：相比更高合金钢（如60Si2Mn、不锈钢），65Mn成本较低，性能足够满足大部分矿山、石料、煤炭筛分需求。

与普通筛网钢（如Q235B、45#钢）对比速览

| 对比项 | 65Mn | Q235B （普通碳钢） | 45#钢 （中碳钢） |

| 典型硬度 （HRC） | 48 56 | 10 15 （退火态） | 25 35 （调质态） |

| 耐磨寿命 | 1 （基准） | 0.1 0.2 | 0.3 0.5 |

| 抗拉强度 （MPa） | ≥ 980 | 370 500 | 600 800 |

| 抗疲劳性 | 优（弹性好） | 差（易塑性变形） | 一般 |

| 典型应用 | 振动筛、重型编织筛、弹簧 | 普通护网、格栅 | 中负荷冲孔板 |

注意事项：使用中常见问题与对策

1. 脆性风险：硬度越高，脆性越大。筛网在使用过程中如遇强烈冲击（如大块矿石直接砸落）或预拉力过大，可能发生脆断。

  对策：合理选择热处理工艺（如调质处理代替单纯淬火），或采用锰系耐磨钢（如HARDOX类）替代。

2. 腐蚀敏感性：65Mn不耐腐蚀，遇水、酸碱、潮湿环境会生锈，导致疲劳寿命下降。

  对策：用于湿式筛分时可要求表面镀锌、涂塑或改用不锈钢筛网（如304、316L）。

3. 焊接困难：高碳+高锰，焊接性差，焊后易出现冷裂纹或热影响区脆化。

  对策：需采用低氢焊条（如J857、J107Cr）、预热（200 300℃）、焊后缓冷或回火处理。批量建议使用钩编网等免焊接连接方式。

附注

65锰钢（65Mn）筛网的化学成分如下（标准值）：

  碳 （C）：0.62% ~ 0.70%

  锰 （Mn）：0.90% ~ 1.20%

  硅 （Si）：0.17% ~ 0.37%

  硫 （S）：≤ 0.035%

  磷 （P）：≤ 0.035%

这一成分设计赋予了65Mn钢高强度、高耐磨、优良弹性的特性，非常适合制造承受高频冲击和磨损的振动筛网、编织筛片及弹簧元件。但在强冲击、潮湿环境或需要焊接的工况下，应权衡其脆性与耐腐蚀限制，或考虑其他材料（如不锈钢、耐磨钢、聚氨酯筛网）。

65锰钢筛网物理特性

65锰钢筛网因其高强度、高硬度和良好的耐磨性而被广泛应用于矿山、建材、冶金等行业的振动筛分设备中。以下是其主要物理及力学特性的详细解析：

核心物理特性参数

| 特性 | 参数范围 | 说明 |

| : | : | : |

| 抗拉强度 | 980～1180 MPa | 远高于普碳钢（如Q235约375 -500MPa），能承受高负荷的筛分物料冲击。 |

| 屈服强度 | ≥785 MPa | 材料发生永久变形的临界点，高屈服强度保证了筛网在高张力安装下不易形变。 |

| 硬度 | 42～52 HRC（洛氏硬度） | 经过淬火和回火处理后的硬度。硬度越高，抵抗物料磨损的能力越强。 |

| 延伸率 | 5%～9% | 表示材料塑性。数值相对较低，说明材料较脆，抗冲击能力不如低碳钢，但满足筛分要求。 |

| 冲击韧性 | ≥35 J/cm² | 材料抵抗冲击载荷的能力。经过适当热处理后，能在一定冲击下保持整体性，避免脆裂。 |

| 弹性模量 | 约210 GPa | 与普通钢相同。意味着筛网在受力下的刚度大，不易产生大的弹性变形。 |

| 密度 | 7.85 g/cm³ | 与普通钢材一致。 |

| 疲劳强度 | 较高 | 筛网在连续振动工况下，疲劳寿命取决于热处理质量、表面缺陷（如毛刺）和制造工艺。65锰钢的疲劳性能优于普通碳钢。 |

这些特性对筛网使用性能的影响

1. 耐磨性优异：高硬度（42 52HRC）是65锰钢的核心优势。在筛分铁矿石、花岗岩、煤矸石等高磨蚀性物料时，其磨损寿命是普通低碳钢筛网的3 5倍甚至更高。表面渗碳或进行特殊热处理可进一步提高耐磨性。

2. 抗拉强度高：允许筛网在较高的拉伸力下工作（即高预紧力安装），可以保证筛面平整，有利于物料筛分效率和筛网自身寿命。高张力也使得相同截面下可以选用更小的钢丝直径，从而获得更大的开孔率。

3. 抗疲劳断裂能力：由于屈服强度高，在振动过程中，筛网钢丝承受的应力幅值相对较小，不易产生疲劳裂纹。但需要注意焊接节点处的应力集中，这是常见失效点。

4. 对冲击载荷的适应性：相比高锰钢（如Mn13），65锰钢的韧性略低。在筛分大块、尖锐、高落差的物料（如大块原煤、矿石块）时，应避免过大的直接撞击，否则可能导致局部断裂或钢丝弯曲塑性变形。对于这类工况，可考虑表层堆焊处理。

5. 耐磨与抗疲劳的平衡：这是65锰钢的关键特点。它在保证较高硬度的同时，通过合理的回火热处理保留了必要的韧性，能够承受振动筛的周期性交变应力而不至于过早脆断。

使用注意事项

  热处理状态：出厂时一般为“淬火+中温或低温回火”状态，以获得最佳性能组合。用户不应进行二次热处理，否则会破坏其组织。

  安装张力：安装时应使用张力计，确保张力均匀且在材料屈服强度以下，通常控制在300 500 kN/m（根据筛网规格和厚度调整）。

  避免腐蚀：65锰钢不耐腐蚀（易生锈）。在潮湿或酸性、碱性环境中（如洗选煤、矿浆脱水），其耐磨性会大幅下降。应避免在严重腐蚀环境或高湿度筛分中使用。可考虑进行表面防腐处理（如渗锌、涂层）。

  焊接性能：65锰钢的焊接性不良（碳当量高）。一旦焊接（如拼接或修补），焊后应采取预热、缓冷和回火处理，否则极易产生冷裂纹。不推荐在筛网上进行补焊，直接更换更合适。

与其他常见筛网材料的对比

| 材料 | 硬度 (HRC) | 耐磨性 | 抗冲击性 | 适用工况 | 价格 |

| 65锰钢 | 42 -52 | 高 | 中等 | 高磨蚀、高负荷、中 大粒径 | 中等 |

| 高锰钢 (Mn13) | 170 -220 HB（未硬化） | 极高（加工硬化后） | 极高 | 高冲击、大块物料（如初始破碎） | 较高 |

| 碳素钢 (Q235/45#) | 10 -20 | 低 | 中等 | 低磨蚀、轻负荷细筛 | 低 |

| 不锈钢 (304/316) | 15 -20 | 中 低 | 中等 | 腐蚀性环境、食品医药 | 高 |

65锰钢筛网的核心优势在于其高硬度带来的卓越耐磨性与良好的抗疲劳强度之间的平衡。它非常适合用于干式、高冲击、高磨蚀的筛分场景（如石料破碎筛分、矿山初筛）。用户需重点关注其对冲击载荷的敏感性和对腐蚀环境的耐受性，并确保正确的安装张力和焊接工艺，才能最大化其使用寿命。

65锰钢筛网材质鉴定

针对65锰钢（即65Mn，国家执行标准GB/T 1222或YB/T 5058）筛网材质的鉴定，由于其通常用于振动筛分、矿山、筑路等领域，对耐磨性和弹性要求很高，需综合运用外观、硬度、火花及简易力学测试方法。

以下是几种实用鉴定方法，可根据实际情况选择操作：

一、 外观与颜色辅助判断（最基础）

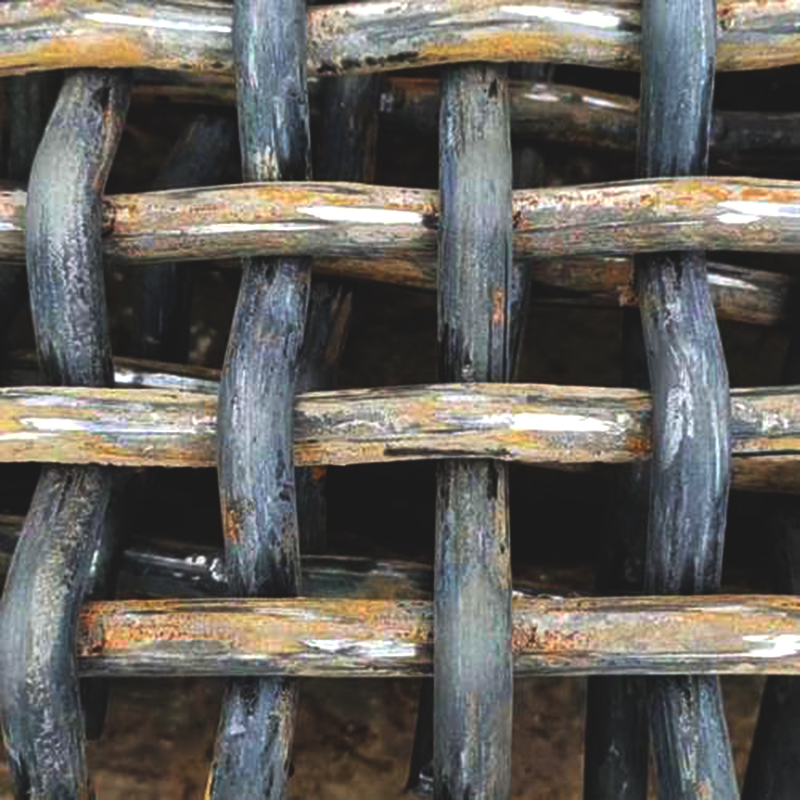

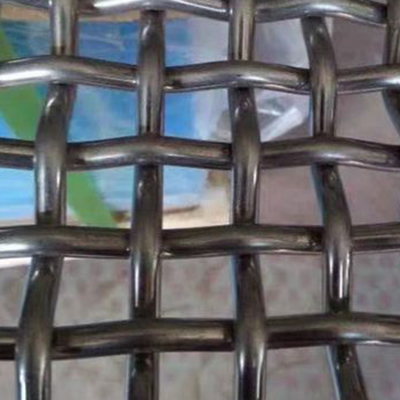

1. 表面颜色：未经热处理的65Mn筛网呈暗灰色或银灰色，但多数产品出厂会进行发黑、发蓝或磷化处理，外观变为黑色或深蓝色。

2. 网面质感：65Mn钢丝制成的筛网表面有轻微的粗糙感，不如普通低碳钢筛网那样光滑油亮。

3. 断口观察：用钳子剪下一小段钢丝，观察断面。65Mn钢断面呈细腻的瓷白色或浅灰色，无明显的结晶颗粒；若断面粗糙、发暗，可能是普通Q235钢。

二、 硬度与抗变形测试（最直观）

1. 硬度对比：65Mn钢经淬火回火后硬度较高（通常可达HRC 38 -45）。可用一把锋利的旧锉刀在网面边角轻锉一下：

  真65Mn：感觉非常难锉动，锉刀打滑，声音清脆，且网面不出现明显划痕。

  假或劣质：锉刀轻松切入，留下明显划痕，甚至掉铁屑（说明硬度低，可能是普通钢筋或Q235板条）。

2. 弹性测试：取一段钢丝（约20cm），在手指上绕成圈松开：

  真65Mn：回弹迅速，恢复原状，无明显塑性变形（弯曲后不回正）。

  假货：容易永久变形，弯曲后回弹极弱或完全不回弹（说明碳含量低或热处理不当）。

3. 弯折测试（取样时操作）：

  真65Mn：弯折90°至180°时需用很大力气，且不会立刻断裂，会出现明显弯曲变形后才可能折断（韧性好）。

  假货：弯折时很脆，轻轻一扳就“咔嚓”断裂，断口整齐无缩颈；或很软，反复弯折多次不断裂（塑性太高，像铁丝）。

三、 火花鉴别（最专业，需经验）

在砂轮上打磨钢丝（注意安全）：

  65Mn钢的火花特征：

  流线：呈亮白色，较细且多。

  爆花：为多根分叉的二次爆花（如蒲公英状），数量多且密集。

  花粉：爆花内有明亮的细小碎花（含碳量高的表现）。

  颜色：火花呈亮白色或黄色，不刺眼。

  对比参考：

  普通碳钢（如45#钢）：流线较粗，爆花较少，无花粉。

  弹簧钢（如60Si2Mn）：流线更细，爆花更密集且有硅元素特有的红色或紫色小亮点。

四、 化学成分简易检测法（有条件时）

1. 磁铁测试：65Mn钢具有强磁性，与普通碳钢无异（无区分意义）。但与304不锈钢等无磁性钢可区分。

2. 盐酸溶解法（腐蚀性危险，仅实验室）：用稀盐酸滴在表面，65Mn钢会迅速反应产生大量气泡，溶液变黄绿色，且反应后表面发黑（含锰效应）。普通碳钢反应也快但颜色偏灰黄。

五、 终极鉴定：供应商资质与质保书

这是最可靠的鉴别：

  要求提供材质的《质量证明书》，确认材料牌号为“65Mn”。

  检查筛网标签：正规厂家会明确标注“65Mn”、“锰钢”或“弹簧钢”。

  价格判断：65Mn筛网的价格通常高于普通碳钢网30% 50%。如果价格异常便宜（如低于普通钢网），则需高度警惕。

总结：快速三步鉴定法

1. 看外观：黑色/灰色，表面粗糙不油亮。

2. 试硬度：用锉刀锉不动，非常硬。

3. 验弹性：铁丝弯折后回弹有力，不易永久变形。

特别提醒：

  避免使用磁铁：因为普通碳钢也带磁性。

  慎用火焰切割：切割时产生的火花特征差异不明显，且会破坏材料性能。

  避免与合金钢混淆：真正的65Mn筛网应兼具高强度、高硬度和良好弹性，若只有硬度没有弹性（一折就断），可能掺杂了高铬铸铁等其他材料。

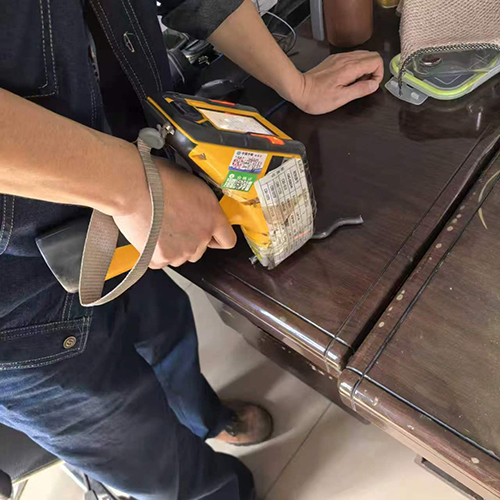

如果你需要更精确的材质判定，建议将样品送至光谱分析实验室进行成分检测（检测C、Mn、Si、P、S含量）。

总的来讲，靠生产厂家提供的65锰钢筛网材质检验报告，基本上对材质的鉴别没什么参考价值，订单量较大的用户，没有光谱扫描仪的，可以要求提供第三方的本批次材质报告。单次检测费用800-2600元。
