摘要：从事开采选矿的单位都用过、或者接触过锰钢筛网，但是究竟什么是锰钢筛网？什么材质的筛网，才能叫锰钢筛网？锰钢筛网的核心材质是高锰钢，具体来说，最常使用的是以 ZGMn13 系列为代表的高碳高锰耐磨钢。

本文总结三十年锰钢筛网从业经历，从加工选材的角度，将常用材质：65锰钢、60硅2锰、锰13、铸钢锰13、77B、82B等五种材质，从成分、特性、常见类型和应用场景四个方面分别讲述，以供参考。

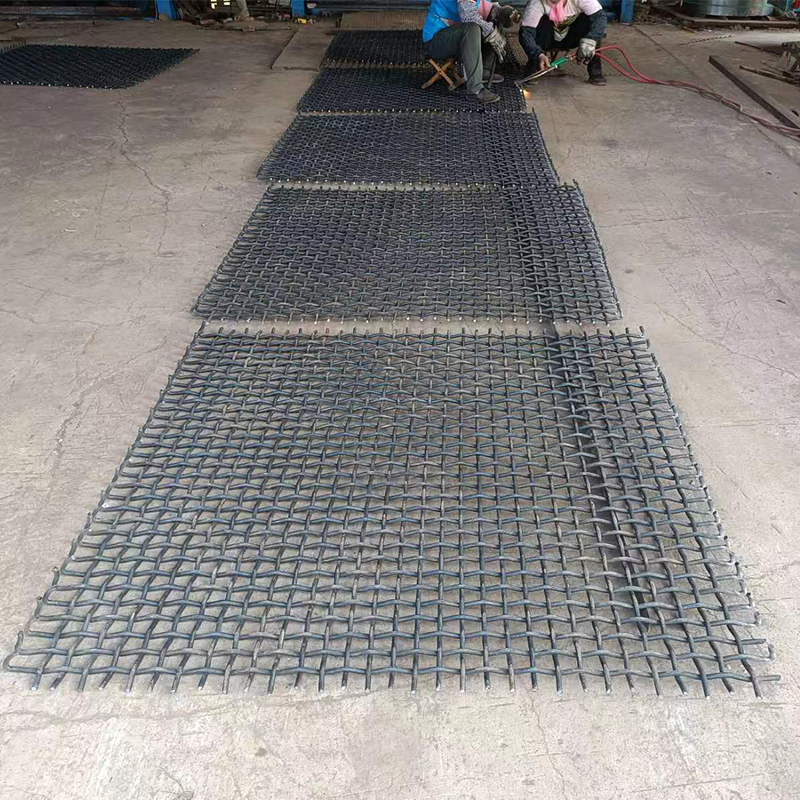

锰钢筛网

1. 主要化学成分（以国标ZGMn13为例）

锰钢筛网并非纯锰制成，而是以铁为基体的合金钢，关键元素含量如下：

  碳（C）： 约 0.9% -1.4%

  作用： 高碳含量是保证获得高硬度和高耐磨性的基础。它能与锰形成碳化物，增强强度。

  锰（Mn）： 约 11%   -14%

  作用： 核心元素。高锰含量使钢材在常温下获得奥氏体组织，这种组织具有极强的加工硬化能力。

  硅（Si）： 约 0.3%   -0.8%

  作用： 脱氧剂，提高强度和耐疲劳性能。

  硫（S）、磷（P）： ≤ 0.04%   0.07%

  作用： 有害杂质，含量需严格控制以防脆裂。

  （可选）铬（Cr）、钼（Mo）等微量元素：

  作用： 进一步提高淬透性、耐腐蚀性和抗冲击韧性。

2. 为什么锰钢筛网耐磨？

锰钢筛网的核心优势在于其独特的加工硬化特性：

  工作原理： 在强烈冲击、挤压或摩擦（如筛分矿石、煤炭）的工况下，材料表面会发生剧烈的塑性变形，晶格结构发生位错和相变，使得表面硬度从原来的HB200左右急剧提升到HB450 550甚至更高。

  效果： 表面变得极硬，抵抗磨损；而内部仍保持奥氏体的高韧性，可以承受反复冲击而不开裂。这种“外硬内韧”的特性使其成为筛网材料的首选。

3. 常见的锰钢筛网类型

根据锰含量和加工工艺，可以分为：

  标准高锰钢筛网 (Mn13%)：最通用，适合中、高冲击工况。

  超高锰钢筛网 (Mn18%、Mn20%)：锰含量更高，加工硬化潜力更大，适用于更强冲击、高磨损的极端环境。

  改性/微合金化锰钢筛网：如加入铬（Cr）、钼（Mo）等，提升耐热性、抗腐蚀性或细化晶粒。

  铸造锰钢筛网：通过熔铸一体成型，结构强度高，适合大型筛机。

  焊接锰钢筛网：用锰钢板冲孔或钢丝编织后焊接而成，成本较低，但焊缝处是薄弱点。

4. 与其他常见筛网材质的对比

| 材质 | 优点 | 缺点 | 适用场景 |

| 锰钢 | 超高耐磨性、强韧性、抗冲击 | 重量大、易生锈、加工硬化后难处理 | 重型矿石（铁、铜、金、煤）、沙石破碎、建筑垃圾 |

| 不锈钢 | 耐腐蚀、卫生、美观 | 耐磨性远不如锰钢、成本高 | 食品、化工、医药、筛分潮湿/腐蚀性物料 |

| 聚氨酯 | 柔性好、减噪、耐腐蚀、不易堵孔 | 不耐高温、不耐强烈冲击、易磨损 | 筛分粘湿物料、细粒物料、对噪音敏感的场合 |

| 碳钢 | 价格低廉 | 极易磨损，寿命短 | 低要求、临时性、轻工业 |

小结

锰钢筛网的材质是“高锰钢”（最典型为ZGMn13）。它的核心优势是通过“加工硬化”实现“外硬内韧”，在强烈冲击和磨损工况下，其耐磨性远优于不锈钢、碳钢等材质，因此广泛用于矿山、冶金、建材等重工业的筛分作业。

如果你需要采购，建议明确以下信息：物料类型、冲击强度、筛孔尺寸、工作温度等，以便选择最适配的锰钢牌号（如Mn13、Mn18等）。

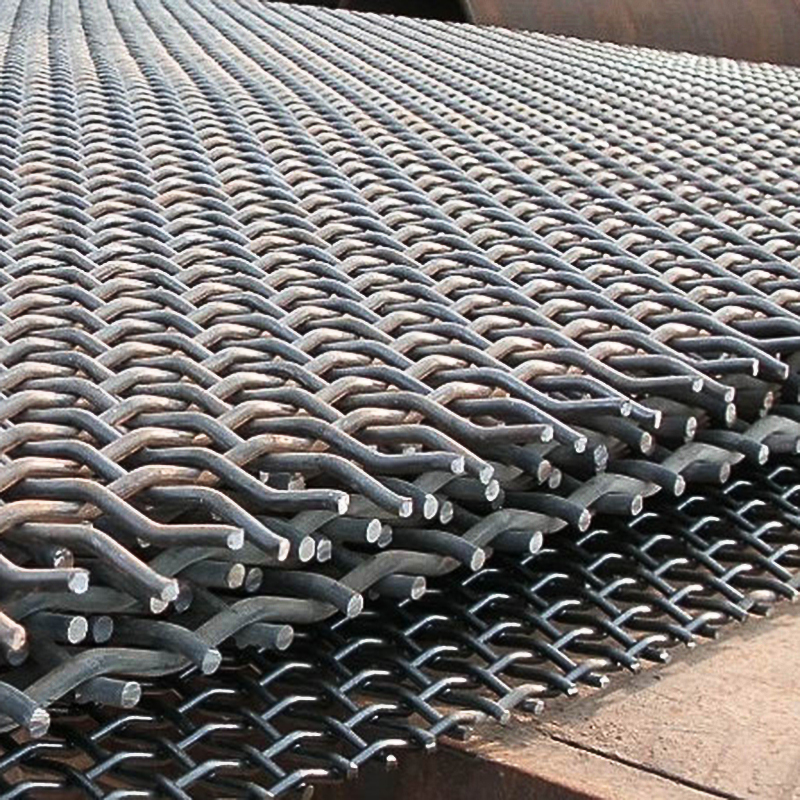

65锰钢筛网材质

65锰钢（65Mn）是一种国产弹簧钢，常用于制造高强度、高耐磨的筛网（如振动筛网、矿山筛网、筑路筛网）。以下是其核心材质特性与使用要点：

1. 化学成分与基础性能

  典型成分： 碳（C）0.62 -0.70% + 锰（Mn）0.90 -1.20% + 硅（Si）0.17 -0.37% + 微量杂质。

  基础硬度： 热轧态约 HB 255 -285，油淬+回火后可达 HRC 40 -50。

  抗拉强度： 经热处理后约 980 -1200 MPa。

2. 作为筛网的核心优势

  极高耐磨性： 锰元素显著提高表面硬化能力，适合筛分铁矿石、花岗岩、砂石等硬质、磨蚀性物料。

  良好的弹性： 作为弹簧钢，65Mn 筛网在振动筛上工作时不易产生永久变形，能自动保持紧绷，减少网孔堵塞。

  抗疲劳寿命长： 相比普通低碳钢（如Q235、45号钢），在反复振动载荷下的疲劳寿命高3 -5倍。

3. 主要局限与注意事项

  防锈能力差： 本身不含铬、镍等耐腐蚀元素，极易生锈。潮湿、酸性或碱性环境（如煤炭、化肥、化工物料）会严重缩短寿命。

  焊接性能差： 碳含量高（0.65%），焊接时易产生冷裂纹。若需拼接或焊接边框，必须先预热（约200 300℃）并后缓冷，或在低应力部位进行。

  热处理依赖： 市售65Mn筛网品质差异大。优质品需整体淬火+低温回火（控制硬度在HRC 40 45），否则可能脆裂或过软。

4. 典型应用场景

  矿山/采石场： 碎石、石灰石、铁矿、铜矿的干法或湿法筛分。

  筑路/混凝土： 砂石料分级（如石粉、12石子、24石子、瓜子片）。

  煤炭/焦炭： 对耐腐蚀要求不高的干法筛选。

  冶金/铸造： 处理磨料、刚玉、金刚砂等高硬度颗粒。

5. 选购与使用建议

  明确工况：

  冲击大/磨料硬（如铁矿）： 优选 65Mn 编织筛网或冲孔板（厚度4 12mm）。

  潮湿/酸碱（如洗煤、磷肥）： 建议改用不锈钢筛网（304/316L）或聚氨酯筛网。

  网孔形状： 方形、长方形（防堵效果更好）、波浪形（自清理能力强）按需选择。

  钢丝直径： 孔径越大、物料越重，需选更粗钢丝（如Φ5 -12mm）。

  维护： 安装后初期（约2周）应每天检查张紧螺栓；停机时清除筛面余料，防止酸性水渍长期浸泡。

  替代方案：

  更高耐磨： 60Si2Mn（硅锰弹簧钢，淬透性更好，适合重型筛）。

  更高抗腐蚀： 304/316L 不锈钢（牺牲部分强度，寿命可延长数倍于65Mn）。

小结

65锰钢筛网是性价比最高的耐磨筛网材料（尤其适合干式、高冲击、高温工况）。但在 强腐蚀、高湿度、需长期防锈 的环境下必须慎重选择，并优先考虑不锈钢或聚合物方案。若采购，务必确认热处理状态和材质证明（避免用45号钢或普通碳钢冒充）。

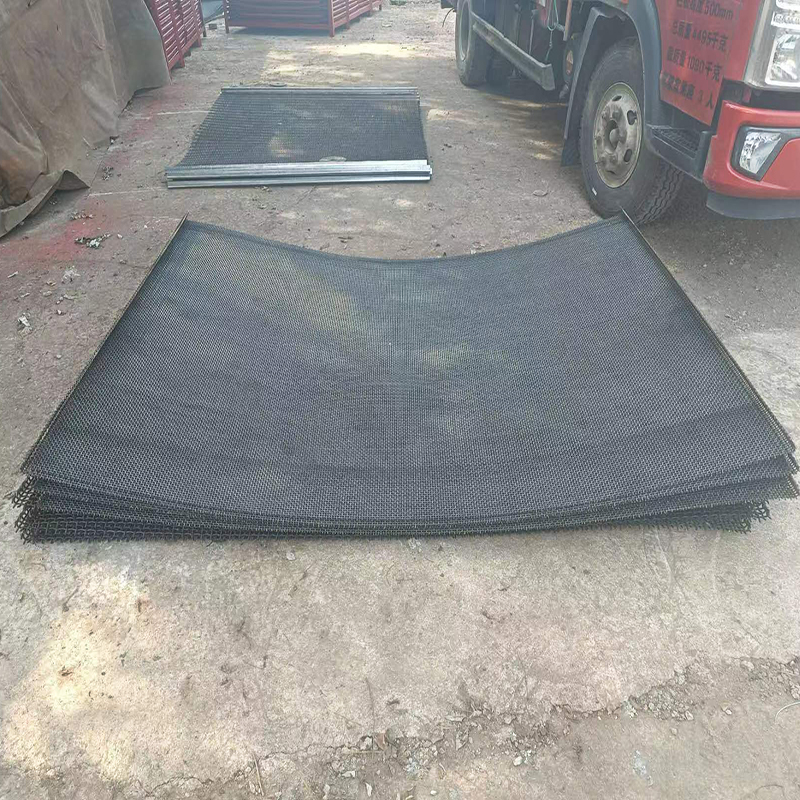

60Si2Mn筛网

60Si2Mn筛网 是一种采用 60Si2Mn弹簧钢 材料制成的筛网。这种筛网在工业领域，尤其是矿山、砂石料、煤炭等重载筛分场景中应用非常广泛。

下面为您详细解析这种筛网的特点、应用、主要参数以及与其他常见筛网材质的对比。

一、 核心材料：60Si2Mn弹簧钢

60Si2Mn是一种高碳、高硅的合金弹簧钢，其化学成分和热处理后具有以下关键特性：

  高强度和弹性极限： 这是其最重要的特性。能承受巨大的张力和反复的冲击载荷，不易产生永久变形。

  高耐磨性： 含碳量高（约0.6%），加上硅、锰元素的强化作用，使其表面硬度较高，非常耐磨。相比普通低碳钢筛网，使用寿命可提升数倍。

  良好的淬透性： 油淬或水淬都能获得较深的硬化层，保证筛网整体的机械性能均匀。

  耐疲劳性好： 在交变应力作用下，能保持较长时间不破坏，这对于持续振动的筛分设备至关重要。

缺点： 对表面缺陷（如划伤、脱碳）比较敏感，易造成疲劳裂纹。另外，焊接性能较差，如果需要拼接，需要特殊的焊接工艺。

二、 60Si2Mn筛网的主要特点

1. 极高硬度与耐磨度： 这是其最大优势，能有效应对矿石、砂石等坚硬物料的磨损，使用寿命是普通Mn65钢筛网的1.5 -2倍。

2. 优秀的弹性和抗冲击性： 在振动筛上工作时，能保持稳定的张紧状态，不易松弛；承受大块物料的冲击时，能有效缓冲，减少断裂风险。

3. 良好的自洁能力： 由于其高强度，可以做成较细的钢丝和较小的网孔，且不易堵塞。在筛分湿粘物料时，弹性好，有助于物料弹落，减少堵塞。

4. 成本效益高： 虽然单价高于普通碳钢筛网，但凭借其长寿命、低更换频率，综合使用成本更低。

三、 主要应用领域

  金属矿山： 铁矿石、铜矿石、金矿石等硬岩的筛分。

  非金属矿山： 石灰石、花岗岩、玄武岩、石英岩等破碎和筛分。

  砂石骨料行业： 建筑用砂、碎石、机制砂的生产线。

  煤炭行业： 原煤分级、洗煤厂脱介、脱水等工序。

  冶金行业： 焦炭、烧结矿、球团矿的筛分。

  其他： 适用于建筑垃圾再生骨料、钢渣等磨蚀性强的物料筛分。

四、 常见规格参数

60Si2Mn锰钢筛网通常以编织筛网或冲孔筛网形式供货，以下为常见规格参数范围：

| 参数 | 常见范围 | 备注 |

| 网孔尺寸 | 2mm   150mm | 根据筛分物料粒度要求定制 |

| 钢丝直径 | 2mm   16mm | 直径越大，强度越高，但网孔比例降低 |

| 筛网尺寸 | 1.5m x 3m, 2m x 4m 等 | 可定制，需匹配振动筛尺寸 |

| 编织形式 | 平顶编织、双丝压花、菱形孔、长槽孔 | 平顶编织最常用，双丝压花更耐磨 |

| 表面处理 | 光面、镀锌（提高防腐） | 镀锌可应对潮湿环境，但成本稍高 |

五、 与其他常见锰钢筛网材质对比

| 对比项 | 60Si2Mn | 65Mn (最常见) | 45#钢 (普通低碳钢) |

| 硬度 | 极高 (HRC 45 -55) | 高 (HRC 38 -48) | 低 (HRC 20 -30) |

| 耐磨性 | 极优 | 优良 | 一般 |

| 弹性 | 极好 | 好 | 差，易松弛 |

| 疲劳寿命 | 长 | 较长 | 短 |

| 抗冲击性 | 好 | 好 | 差 |

| 典型应用 | 硬矿石、高磨损工况 | 中硬矿石、通用工况 | 轻载、软物料、临时用 |

| 相对成本 | 高 | 中等 | 低 |

| 寿命倍数 | 2 3倍 (相对65Mn) | 1倍 (基准) | 0.5倍以下 |

结论： 60Si2Mn是升级版的锰钢筛网材料，专为最严苛的筛分工况设计。

六、 选购建议

1. 明确工况： 确认您筛分的物料硬度、粒度、含泥量以及振动筛的型号（振幅、频率）。

2. 选择合适直径： 对于大块、重载物料，选用较粗的钢丝（如10mm以上）；对于细粒、轻质物料，可用较细的钢丝（4 -8mm）。

3. 网孔形状： 对于易堵物料的筛分（如湿砂），推荐使用防堵编织或梯形孔设计。

4. 表面处理： 潮湿环境或对防腐有要求时，选择镀锌或环氧涂层。

5. 供应商： 选择有弹簧钢筛网生产经验、能提供材质证明和热处理工艺文件的专业厂家，是保证质量的关键。

小结

60Si2Mn锰钢筛网是高耐磨、高弹性、长寿命的代表性产品，特别适合需要承受高冲击、高磨损的硬岩筛分场景。虽然单价较高，但其出色的综合性能和更长的使用寿命，使其在重工业领域具有极高的性价比，是追求长期效益的不二之选。

如果您有具体的应用场景（如筛分什么物料、多大的粒度、振动频率等），可以提供更多细节，我可以帮您做更针对性的分析。

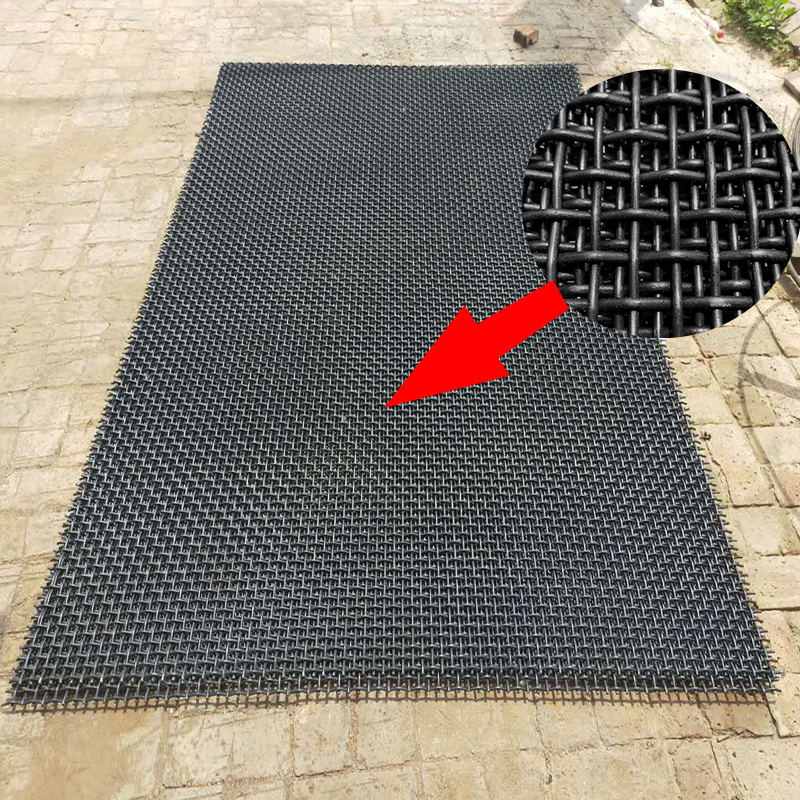

Mn13锰钢筛网

Mn13筛网 是一种以 高锰钢（Mn13） 为材料制成的耐磨筛网。Mn13是典型的奥氏体高锰钢，因其含锰量约13%（“Mn13”即由此得名），具备独特的加工硬化特性。

以下是关于Mn13筛网的详细解析，包含其材质特性、工作原理、应用场景及使用建议：

1. 核心材质：Mn13高锰钢

  化学成分：主要含碳（C）约1.0% -1.3%，锰（Mn）约11% -14%。高锰含量是保证其性能的关键。

  初始状态：出厂时通常为奥氏体组织，硬度较低（约HB 180 -220），韧性极好，可承受强烈冲击而不碎裂。

  关键特性  加工硬化：在强烈冲击或挤压（如矿石持续砸落、物料挤压）下，其表面会产生巨大的塑性变形，迅速转变为高硬度的马氏体组织，表面硬度可提升至HB 450 -550甚至更高。而内部仍保持原有高韧性。这意味着越用越硬，越砸越耐磨。

2. Mn13锰钢筛网的工作原理

  与普通筛网的区别：普通筛网（如低碳钢、弹簧钢）主要依靠自身硬度抵抗磨粒磨损。Mn13筛网则是利用“加工硬化”特性，在筛分过程中，物料对筛面不断施加冲击和摩擦，使其表面硬化形成一层坚硬的耐磨层，从而大幅延长使用寿命。

3. 主要优点

  极高耐磨性：特别适合高冲击、高应力工况下的磨料磨损，寿命通常是普通筛板的2 4倍。

  抗冲击能力强：韧性极好，不易断裂、开裂，能承受大块物料（如大块矿石、建筑垃圾）的反复撞击。

  耐热性好（相对）：可在较高温度下工作（如烧结矿、热矿筛分），但不宜超过250℃。

  成本效益高：虽然单价可能高于普通筛网，但综合寿命更长，减少了更换频次和停机时间，长期使用成本更低。

4. 主要缺点与局限

  加工硬化要求：低冲击或无冲击工况下效果差。如果筛分的是软质物料（如沙土、煤粉）或筛面振动幅度小、冲击力度不够，Mn13无法充分硬化，其耐磨性甚至不如普通热处理钢。

  加工困难：高锰钢切屑性差，加工硬化严重，难以进行切割、钻孔、焊接（需要特殊工艺和焊条）。制作筛网难度大，成本高。

  不适合腐蚀环境：对酸、碱、盐的耐腐蚀性一般，不适用于强腐蚀性或高湿度环境。

  重量较大：相同孔径下，Mn13锰钢筛网通常较厚，自重更大，对筛机振动机构有一定要求。

5. 典型应用场景

Mn13锰钢筛网最适合具有高冲击、高磨损的工况：

  矿山行业：铁矿石、铜矿石、金矿、锰矿等破碎后的筛分。

  石料、砂石骨料：破碎后的花岗岩、玄武岩、石灰岩碎石筛分（特别是头破/二破后的粗筛）。

  建筑垃圾处理：混凝土块、砖渣、废钢筋等复杂物料的筛分。

  冶金行业：烧结矿、球团矿、焦炭的筛分。

  煤炭行业：块煤、原煤（尤其含矸石量大时）的筛选。

6. 使用与维护建议

1. 避免低冲击使用：如果用于沙、粉状物料或精细筛分，请考虑改用弹簧钢或不锈钢筛网。

2. 正确安装与张紧：安装时需保证筛面平整、张紧均匀，避免局部松弛导致物料堆积、硬化不均。

3. 焊接注意事项：如需焊接修补或连接，必须使用奥氏体不锈钢焊条（如A302、A307），并采用小电流、窄焊道、快冷（必要时水冷）的工艺，防止热影响区产生脆性裂纹。

4. 定期检查：检查筛面是否有局部破裂、孔洞扩大或硬化层剥落（通常出现在冲击强度突然降低的区域）。

5. 配对使用：若对筛分精度有要求，建议上下层筛网材质不同（如上层Mn13粗筛，下层不锈钢细筛）。

小结

Mn13锰钢筛网是应对“硬、大、糙”物料的理想选择。如果你的工况是 高冲击、高强度磨损（如破碎后的铁矿石、花岗岩、建筑垃圾），且不怕筛网自重较大，那么Mn13锰钢筛网能带来显著的使用寿命和性价比优势。反之，若工况为低冲击、精细筛分或腐蚀环境，则可能不是最佳选择。

建议在采购前，与供应商明确你的物料类型、粒径范围、冲击强度（如落料高度） 以及筛机型号，以便确认是否适用。

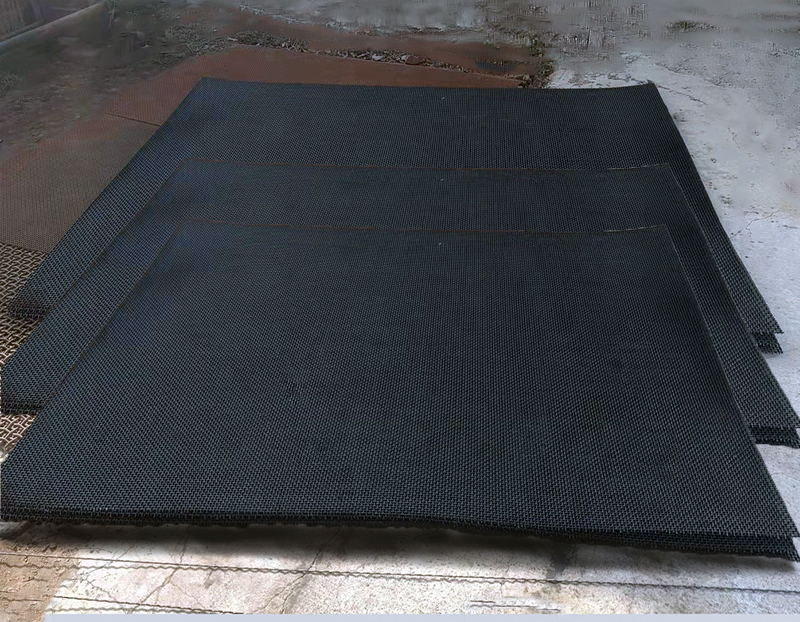

ZGMn13锰钢筛网

 ZGMn13锰钢 筛网，这是一个非常专业且常见的工矿设备配件。下面我从材料特性、应用场景、优缺点以及选择建议几个方面为您详细解析。

1. 什么是 ZGMn13？

  Z：代表“铸钢”（铸造）。

  G：代表“钢”。

  Mn：代表“锰”元素。

  13：代表锰的名义含量约为13%。

因此，ZGMn13 全称是 铸造高锰钢，是一种专为高冲击、高磨损工况设计的材料。

2. ZGMn13 锰钢筛网的核心特点

高锰钢最著名的特性是 “加工硬化”。

  初始状态较软： 铸造完成后未经处理的高锰钢硬度（HB）大约在180 -220左右，甚至可以用普通工具进行简单的机械加工。

  工作状态极硬： 当筛网在工作时受到强烈的冲击、压缩和摩擦（比如矿石的反复撞击），其表面会发生剧烈的塑性变形，导致硬度急剧上升。表面硬度可以从HB180 220直接飙升到 HB 500 700 甚至更高，而芯部仍保持高韧性。

  “韧性”与“耐磨”的完美结合： 这是它最大的优势。它既能承受巨大的冲击而不开裂（韧性好），又能在冲击下迅速变硬变得极其耐磨（加工硬化）。

3. ZGMn13 锰钢筛网的典型应用场景

正是由于上述特性，它主要用在 高冲击、高磨损 的振动筛、重筛、自定中心筛等设备上。

  黑色金属矿山： 破碎铁矿石、锰矿石、铜矿石后的筛分。

  有色金属矿山： 破碎金矿石、铝土矿、铅锌矿后的筛分。

  采石场与水泥行业： 破碎后的石灰石、花岗岩、玄武岩、河卵石等硬岩的筛分（尤其是初次和二次破碎后的中、粗碎筛分）。

  煤炭行业： 用于选煤厂的大型原煤筛分、脱介筛等。

4. ZGMn13 锰钢筛网的优缺点

# 优点

  极高的使用寿命： 在合适的工况（高冲击力）下，其耐磨性远超普通碳钢（Q235）、弹簧钢（65Mn）甚至部分低合金钢筛网。

  出色的抗冲击韧性： 不易断裂，能承受大块物料的猛烈冲击，适合处理大粒度（如100mm以上）的物料。

  可修复性： 磨损后可以通过堆焊（使用高锰钢焊条）进行局部修补，延长使用寿命。

# 缺点

  对工况有严格要求： **必须要有足够的冲击力。如果在低冲击、高研磨（如物料颗粒细小、冲击小、主要是滑动摩擦）的工况下使用，它无法充分激发加工硬化性能，反而可能因为初始硬度较低而比一些其他材料（如高铬铸铁、耐磨钢）磨损得更快。

  价格相对较高： 比普通碳钢、弹簧钢贵。

  自重大： 铸造筛网通常比冲孔筛网或焊接钢丝筛网重，可能增加振动筛的能耗和惯性。

  加工硬化后难以处理： 一旦硬化，表面无法再进行机械加工或修形。

5. ZGMn13 筛网 vs 其他常见筛网材料

| 材料 | 典型牌号 | 特性 | 适用工况 | 成本 |

| 高锰钢 | ZGMn13 | 极高韧性+冲击硬化 | 高冲击、高磨损 (如粗碎、中碎筛分) | 中高 |

| 弹簧钢 | 65Mn | 中等硬度、良好弹性、价格低 | 中等冲击、磨损（中碎、细碎） | 低 |

| 耐磨合金钢 | 40Cr, 42CrMo | 平衡的韧性与耐磨性 | 中高冲击、磨损 | 中 |

| 高铬铸铁 | Cr20, Cr26 | 极高硬度、极高耐磨 | 低冲击、高研磨（细碎、磨前筛分、渣浆泵） | 中高 |

| 不锈钢 | 304, 316 | 耐腐蚀 | 食品、化工、湿筛、腐蚀性环境 | 高 |

6. 选择与使用建议

1. 确认工况： 您的筛子上处理的物料粒度多大？冲击力强不强？粒度>80 100mm，冲击力大，ZGMn13是理想选择。如果粒度很小（<30mm），冲击微弱，请考虑其他材料（如高铬铸铁或耐磨合金钢板）。

2. 配合使用： 在很多大型筛分设备上，上层（粗料层） 常用ZGMn13，因为它承受大块的冲击；而下层（细料层） 则多用65Mn或不锈钢编织网，因为需要更细的筛分缝隙和更轻的质量。

3. 安装技巧： ZGMn13筛网铸造后需进行 “水韧处理” （加热到1050℃后快速水冷），使其全部变成单一的奥氏体组织，才能获得最佳的加工硬化性能。请确保您购买的产品经过了正规热处理。

4. 避免连续低载： 尽量不要用在这种工况下——比如筛网上方物料层很薄，物料细而圆，几乎不产生冲击。这会大大降低其使用寿命。

5. 焊接注意： 如果需要焊接修补或连接，必须使用专用的高锰钢焊条，并采取适当的焊接工艺控制预热和层间温度，防止产生热裂纹。

小结

ZGMn13 锰钢筛网是应对 高冲击、大块硬质物料 筛分工况的 王牌选择。其“软 硬”切换的工作机制使其在冲击磨损环境下寿命极长。但它的性能高度依赖冲击力，如果您的工况是低冲击、高研磨的细粒物料，则不建议选用，而应考虑高铬铸铁或耐磨钢等其他材料。

一句话建议： 如果您的筛分设备是在处理 大块、硬质、高冲击 的矿石，那么ZGMn13是值得购买的耐磨筛网选择；如果主要是 细小、低冲击 的物料，请选择其他成本更低或更耐磨的替代品。

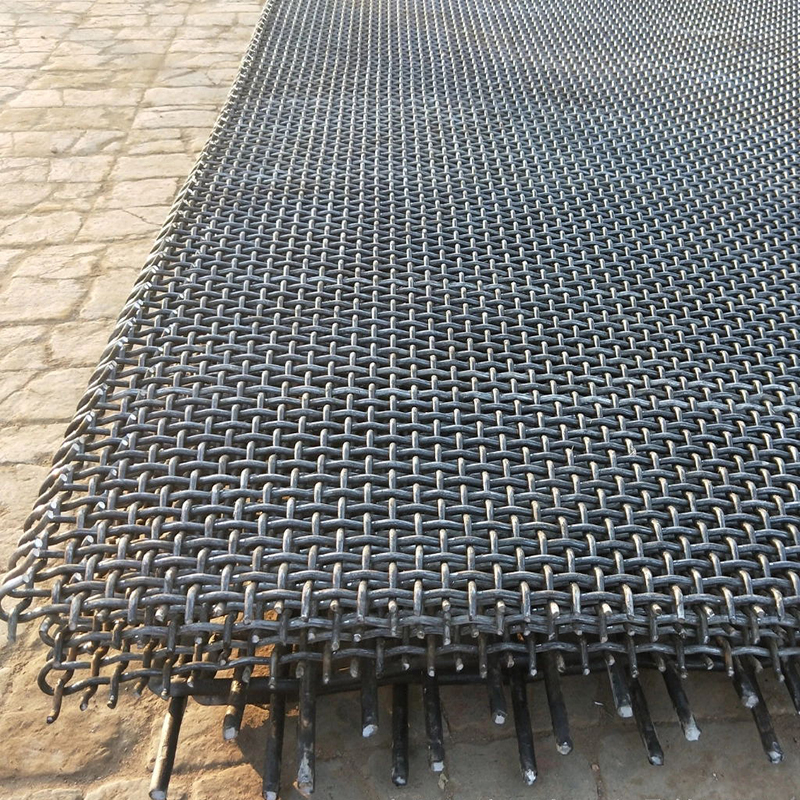

82B锰钢筛网

82B 锰钢筛网是工业筛分领域（尤其是矿山、石料、建筑行业）中一种高强度、高耐磨的专用筛网。其名称由两部分构成：

  82B：代表82B高碳钢盘条。这是一种优质碳素钢，含碳量约0.80% -0.85%，抗拉强度极高（通常在1200MPa以上），主要用于生产高强度钢丝、钢绞线、弹簧钢丝等。

  锰钢：指在钢丝冶炼或加工中加入了锰（Mn）元素。锰能显著提高钢材的硬度、耐磨性和抗冲击能力，弥补高碳钢韧性不足的缺点。

核心特点与优势

1. 极高的耐磨性：82B锰钢筛网是常规低碳钢筛网（如Q235）寿命的3 5倍；比普通65Mn锰钢筛网寿命更长，尤其适合高磨损工况。

2. 高强度与抗疲劳：82B钢丝的强度远高于普通65Mn。在承受高频振动筛的激振力、大块物料冲击时不易断裂，能保持长期稳定的张紧度。

3. 良好的弹性与韧性：虽然硬度高，但通过热处理（如淬火+回火）能获得适当的弹性，保证筛网在振动中不会脆性断裂。

4. 精度保持性：筛孔不易被物料磨损变形，确保筛分粒度准确，减少跑粗或堵孔现象。

适用工况

  硬质石料破碎：如花岗岩、玄武岩、铁矿石、鹅卵石等，对筛网磨损极快。

  重型振动筛：高频、大振幅、高负荷的筛分设备。

  需要长周期运行：如大型砂石骨料生产线、矿山选矿厂、洗煤厂等，减少频繁更换筛网的停机时间。

  极端环境：高温（需确认适用温度）或高湿度（需防锈处理，常用镀锌或涂塑）。

与常见筛网材料的对比

| 材料 | 强度 | 耐磨性 | 弹性 | 寿命 | 价格 | 适用场景 |

| 82B锰钢 | 极高 | 极高 | 良好 | 最长 | 高 | 极端磨损、高负荷工况 |

| 65Mn锰钢 | 较高 | 高 | 优秀 | 较长 | 中高 | 主流工业筛分，性价比好 |

| 低碳钢 | 低 | 低 | 较差 | 短 | 低 | 轻质物料、低负荷、临时用 |

| 不锈钢 | 中 | 良 | 中 | 长（耐腐蚀） | 很高 | 腐蚀性物料、食品级、化工 |

常见问题与建议

  能否替代65Mn？ 可以替代，寿命显著提升，但成本更高。需评估工况磨损程度和停机更换成本，若更换频率极高（如3天一次），则82B价值更大。

  如何防止断丝？ 82B硬度高、脆性稍大，安装时张紧力不宜过大（需用专用工具，比65Mn松弛约10%），避免冲击式张紧。

  是否容易生锈？ 82B锰钢不含铬，不耐腐蚀。若在潮湿或酸碱性环境使用，应选择镀锌或涂塑处理的筛网。

  怎么判断真假？ 真82B锰钢筛网断面呈暗灰色，细密无气孔；用硬度计测试（通常HRC 45 50）；敲击声音清脆（高碳钢特征）。

小结：82B锰钢筛网是为极端磨损工况而生的“硬汉”。它牺牲了部分柔韧性和成本，换取了最强的耐磨性和疲劳寿命，非常适合那些需要 24小时连续生产、停机更换筛网代价极高的重型筛分场景。对于一般或中等磨损工况，65Mn锰钢筛网可能更具性价比。

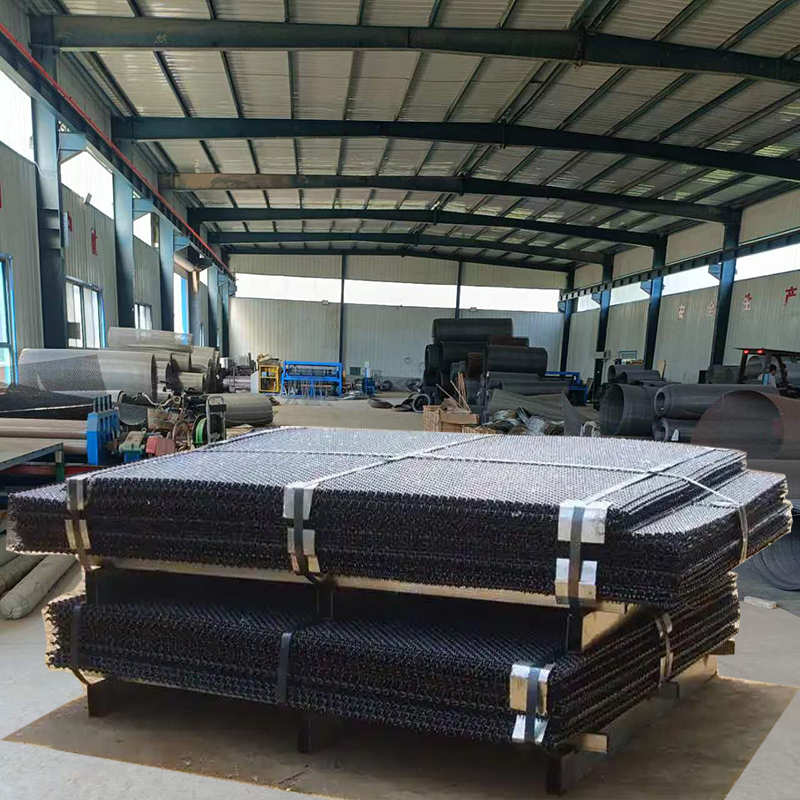

77B锰钢筛网

关于“77B锰钢筛网”的说法或叫法的解读，需要从材料编号和行业惯例两方面分析。这个型号通常出现在矿山、石料、煤炭等行业的筛分设备中，用于高磨损工况。

“77B”的核心含义（推测）：

这个编号并非国标通用标准型号，而更可能是一种企业自定义牌号或行业俗称，其含义通常指向：

1. 丝径（77）： 通常指筛网的钢丝直径为 7.7mm。筛网行业常用两位数字表示丝径（单位毫米），如“65”表示6.5mm丝，“80”表示8.0mm丝。所以“77”最可能指7.7mm。

2. 材质（B）： 锰钢材质的一个细分标识。

* B 可能代表标准锰钢（如65Mn的改进型）或编织方式（如B代表平纹编织，Plain weave）。

* 在部分钢厂或筛网厂的标准中，会通过字母区分锰钢的含碳量、合金比例或热处理状态。例如，A可能表示标准型，B表示加强型或高耐磨型。77B通常意味着比常规65Mn锰钢（如65B）具有更高的耐磨性和抗冲击性。

特性（基于“高碳锰钢”推测）：

* 材质： 高碳钢（碳含量约0.7%左右）+ 锰（Mn）等合金。通过特殊的热处理（淬火、回火），获得高硬度（通常HRC 40 50度）和良好的韧性，能抵抗强烈冲击。

* 耐磨性： 远高于普通低碳钢丝或不锈钢筛网，特别适用于破碎站、矿石筛分、砂石线等。

* 抗疲劳性： 在振动筛高频次工作下，不易断裂、变形。

常见应用场景：

* 石料厂： 筛分石灰石、花岗岩、玄武岩等硬度较高的石料。

* 煤矿： 洗煤、筛选精煤、矸石。

* 选矿厂： 铁矿石、有色金属矿物的筛分。

* 工程机械： 破碎、筛分移动式设备。

如何确认准确信息：

由于“77B”非标准号，为了确保买到正确的筛网，请务必向供应商确认以下参数：

1. 丝径（Wire Diameter）： 确认是7.7mm还是其他数值（如0.77mm？但筛网用0.77mm丝太细，极不常见）。

2. 孔径（Mesh Opening）： 即筛网的网孔大小（如10mm、20mm、30mm等）。

3. 材质标准： 是65Mn还是更高端的如70Mn、82B？或者是否执行某个特定行业标准（如YB/T 4221 -2010）？

4. 编织方式： 平纹（Plain）、双丝（Double crimp）还是其他？

5. 尺寸与形状： 长度、宽度、是否有弯钩（张紧钩）及钩型。

小结：

77B锰钢筛网大概率是指丝径为7.7mm的高强度锰钢编织筛网，用于重载、高磨损筛分工况。但它的具体性能高度依赖于生产厂家的材质配方和热处理工艺，建议直接获取供应商的材质检测报告或硬度测试数据来验证其“75B”的含义和实际质量。

结束语：从上述对几种常用锰钢筛网材质的介绍，可以看出，锰钢筛网的材质选择，应该针对具体筛分环境、筛机类型、物料特点、产品粒度要求等多方面综合考虑，而不是盲目的只根据价格或者称谓来判断，更需要专业的厂家，真实、客观的材质选择。

如果您有具体的筛分需求（比如筛什么物料、目数或孔径要求），我可以进一步分析它是否适合您的工况。
