在矿山、建材、冶金等行业中，聚氨酯筛网作为振动筛的核心部件，其使用寿命直接关系到生产效率与成本控制。然而，长期的生产实践表明，即便是同工作组、同批次的聚氨酯筛网，在不同单位使用时效果差异显著。例如，某客户反馈筛网使用寿命达180天，累计筛分矿石90万吨，而另一客户仅使用130天，筛分量68万吨便需更换。这种差异的背后，隐藏着设备、工艺、管理等多维度的深层次原因。

一、设备性能差异：筛机设计决定基础寿命

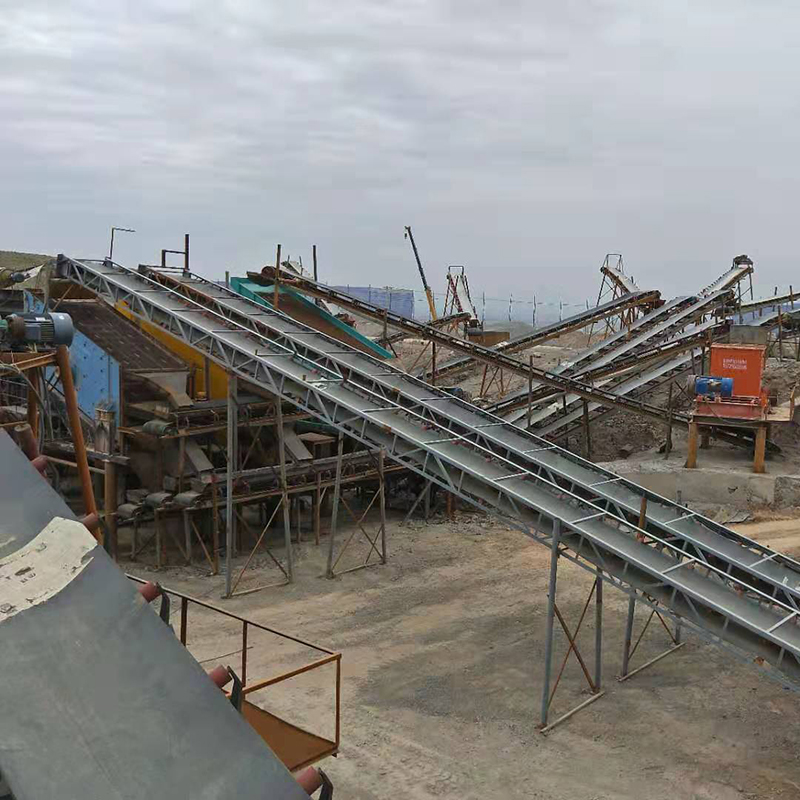

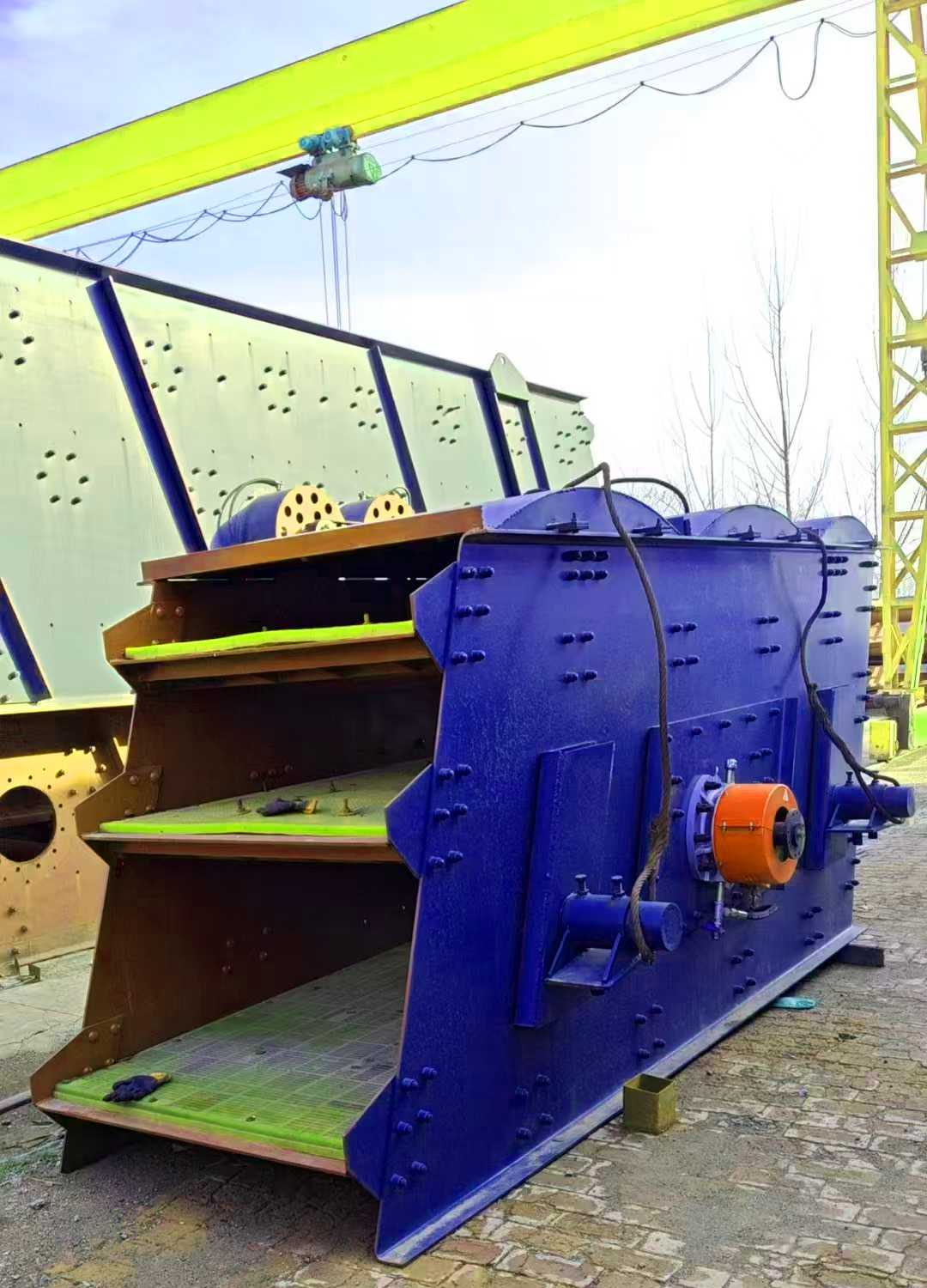

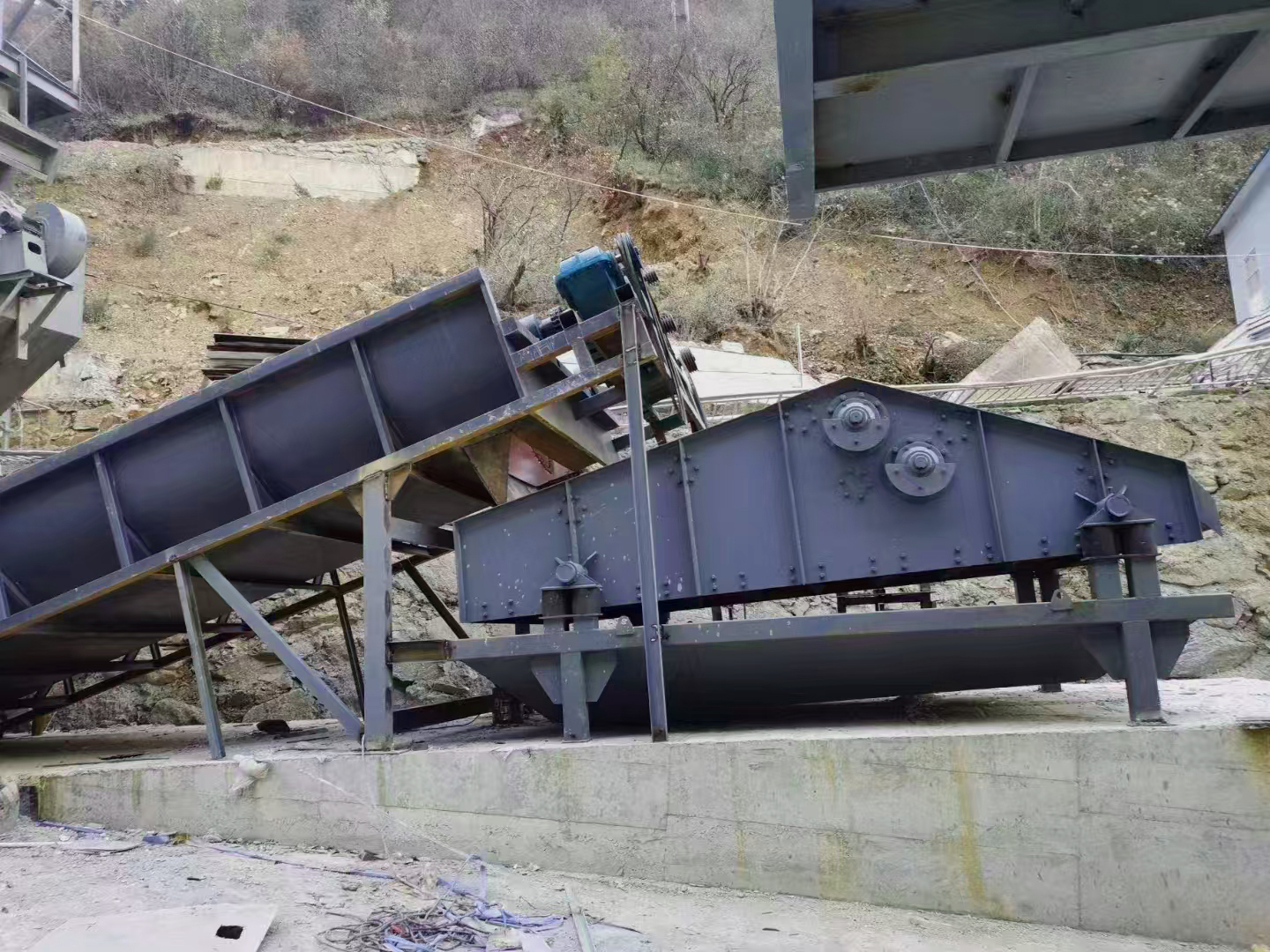

振动筛的制造水平直接影响筛网的工况环境。行业头部企业生产的筛机，其结构设计更符合力学原理：筛箱采用有限元分析优化，避免应力集中；激振力分布均匀，减少筛网局部疲劳；筛面倾角与振幅参数匹配物料特性，确保高效透筛。反观部分中小厂商设备，因技术积累不足，筛体共振现象频发，导致筛网螺栓松动、框架变形等问题。例如，某案例中，前者筛机筛面利用率稳定在85%，而后者因设计缺陷，物料堆积严重，利用率高达130%，筛网长期超负荷运行，磨损速度成倍增加。

二、工艺参数优化：粒度控制与返料率的关键作用

入料粒度的科学配比是延长筛网寿命的核心要素。理想状态下，1-3石占比32%、1-2石22%、0-5石10%的梯度分布，能使物料在筛面均匀流动。但部分企业因破碎机间隙调整不当（如后者1-3石占比达38%），导致大颗粒物料冲击筛网，加剧磨损。更严重的是，返料率超过20%时（前者控制在10%以内），物料二次循环不仅降低效率，还会形成"研磨效应"——每增加5%返料，筛网磨损速率上升约12%。某矿山实测数据显示，将破碎机颚板间隙从150mm调整至120mm后，入料最大粒度从300mm降至250mm，筛网寿命延长了23%。

 三、管理机制差异：预防性维护的"隐形护盾"

优秀的设备管理制度能显著延缓筛网失效。对比两家企业，前者实行"三班倒"强制点检：每班交接时使用扭矩扳手校验筛网螺栓（预紧力需保持90-110N·m）；每周红外测温监测筛框变形；每月用超声波探伤仪检测聚氨酯层内部裂纹。这种预防性维护可将非正常损耗降低40%以上。而管理松散的企业，往往因螺栓松动未及时紧固，导致筛网与支撑梁发生摩擦，边缘撕裂风险增加3-5倍。某水泥厂引入物联网振动传感器后，通过实时监测筛机运行状态，筛网意外损坏率下降了61%。

四、材料改进方案：从配方到结构的双重升级

针对高磨损工况，材料学家提出针对性解决方案：

1. 厚度优化：将筛网厚度从常规的25mm增至30mm，耐磨层占比从60%提升至75%，在铁矿筛分中可使寿命延长35%；

2. 配方革新：添加纳米级碳化硅耐磨剂（含量从3%提至5%），配合聚醚型TPU基材，使表面硬度达到邵氏D75；

3. 结构创新：采用"梯级凸点"设计，筛条交汇处设置缓冲槽，减少物料直接冲击。某铜矿应用新型筛网后，单日处理量增加18%，维护成本下降27%。

五、系统性整改的示范效应

某企业实施综合改造后取得显著成效：

- 通过调整颚破与圆锥破的排料口间隙，将1-3石占比从38%降至30%，返料率从22%压缩至12%；

- 采用厚度32mm的加强型筛网，配合自动润滑系统，使单批次使用周期突破200天；

- 建立数字化点检平台，通过AI算法分析振动频谱，提前7天预测筛网失效风险。这些措施使吨矿石筛分成本降低0.8元，年效益增加超百万元。

实践证明，聚氨酯筛网的寿命差异本质上是生产体系先进性的体现。从设备选型到工艺控制，从材料升级到管理细化，每个环节的优化都能产生叠加效应。未来，随着智能传感技术和耐磨新材料的应用，筛网寿命的"标准差"有望进一步缩小，为行业创造更大价值。
