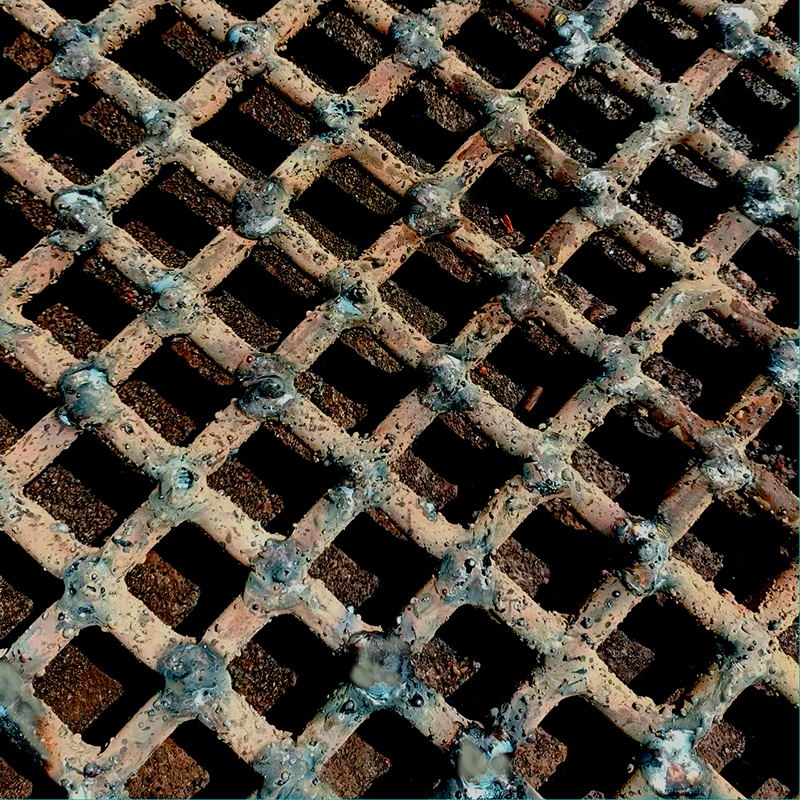

锰钢焊接热处理筛网的使用寿命是否具有保障，取决于多个关键因素的综合控制，不是简单以更换筛网的周期来解读。以下是详细分析及建议：

1. 材料选择与性能

  锰钢特性：高锰钢（如ZGMn13）具有优异的耐磨性和冲击韧性，尤其在强烈冲击或高压条件下，表面会因加工硬化而变得更耐磨。但若工况为低应力磨损（如单纯摩擦），其优势可能不明显。

  替代材料：若工况以磨损为主，可考虑中碳合金钢（如30CrMnSi）并进行调质处理，或堆焊耐磨层（如碳化钨）。

2. 焊接工艺控制

  焊材匹配：选用与母材成分相近的焊条（如D256或D266），避免因成分差异导致裂纹。

  预热与层温：高锰钢焊接需预热至200 300℃，层间温度控制在250℃以下，防止热影响区脆化。

  焊后缓冷：采用保温棉覆盖缓冷，避免快速冷却产生淬硬组织。

3. 热处理工艺优化

  水韧处理：针对高锰钢，需加热至950 -1050℃保温后水淬，确保单相奥氏体组织，提升韧性和加工硬化能力。

  去应力退火：若焊接后无法整体水韧处理，可进行350 450℃低温退火，减少残余应力。

4. 工况适应性设计

  筛网结构：根据物料特性（如粒度、硬度）设计合理的筛孔形状（如长条孔、方孔）和倾角，减少堵料和局部磨损。

  动态载荷：若筛分过程中冲击较大，需通过有限元分析（FEA）验证结构强度，避免焊缝处应力集中。

5. 质量控制与检测

  无损检测：焊接后100%渗透探伤（PT）或抽样X射线检测（RT），确保无裂纹、未熔合等缺陷。

  硬度测试：焊缝及热影响区硬度应控制在HB200 350，过高需回火处理。

6. 维护与寿命延长

  定期翻转使用：双面筛网可定期调换使用面，均衡磨损。

  局部修复：对磨损严重的筛条可采用耐磨焊条堆焊修复，延长寿命。

问题：寿命是否有保障？

  解读：理想条件下：若材料选择正确、工艺严格把控、工况匹配，锰钢筛网寿命可达普通碳钢的3 -5倍。

  风险点：若焊接或热处理不当，或长期处于低应力磨损环境，可能提前失效。

建议：与供应商明确工况要求，提供试用品进行现场测试，并签订质量协议，确保寿命承诺。同时，定期维护记录数据，优化使用方案。
