摘要：筛网开孔率（即单位面积上筛孔总面积所占的百分比）是决定筛分效率和处理能力的关键参数。开孔率越高，单位时间内过矿量越高，但是同等材料同等工艺下，开孔率高了，使用寿命相对降低，超过峰值后，甚至程断崖式下降。本文就筛网开孔率的影响因素、聚氨酯筛网开孔率的影响因素、聚氨酯筛网与金属筛网开孔率的比对三个方向阐述我的观点。

影响开孔率的因素

主要包括以下几个方面：

1. 筛孔的形状与排列方式

  形状：圆形、方形、长方形、六角形等。在相同孔径下，方形孔通常比圆形孔开孔率更高，因为方形孔能更紧凑地排列；六角形（蜂窝状）排列的理论开孔率最高，但实际制造中较少用于常规筛网。

  排列方式：正排列（孔中心连线呈正方形）比错排列（孔呈梅花状）在相同间距下开孔率略低，但错排列往往能改善筛分效率。实际设计需在开孔率与结构强度间权衡。

2. 丝径（或边框宽度）

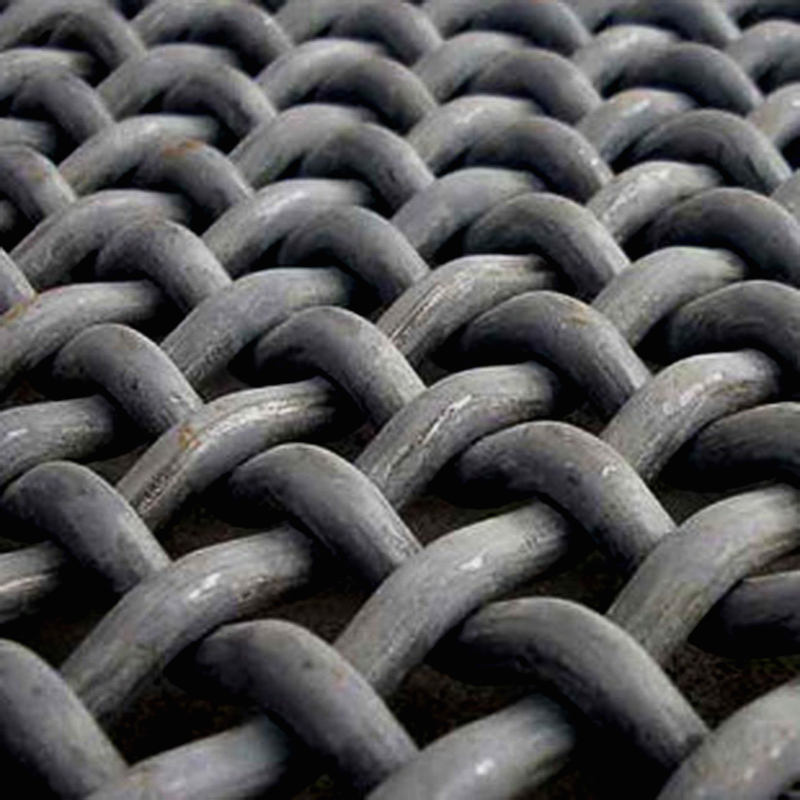

  对于编织筛网，丝径越细，开孔率越高。但丝径过细会导致强度下降、易变形或磨损。

  对于冲孔板，孔间距（筋宽）越小，开孔率越高，但同样受材料刚度和使用寿命限制。

3. 筛网材料与制造工艺

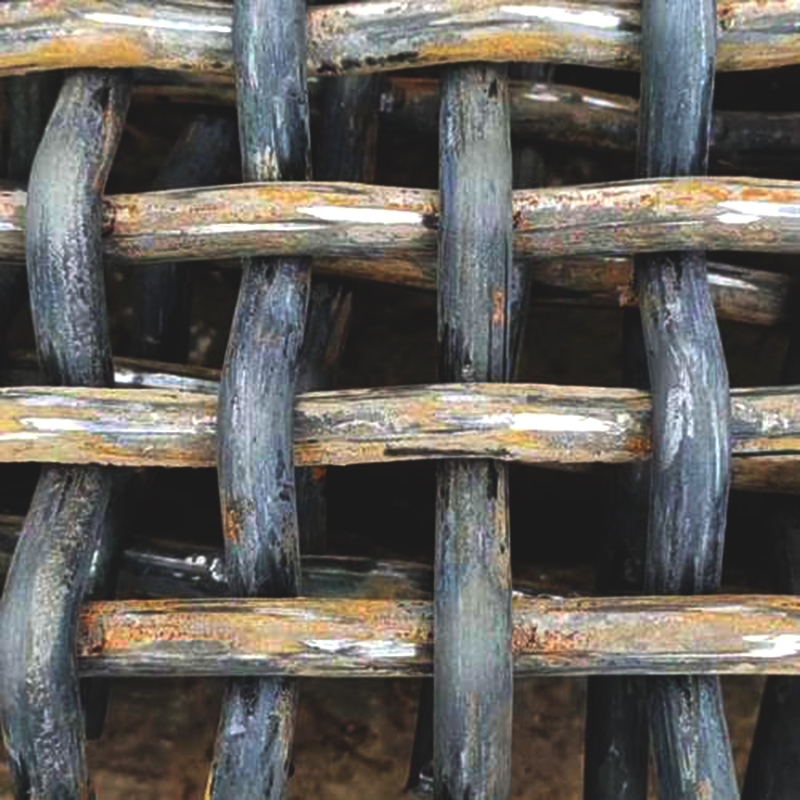

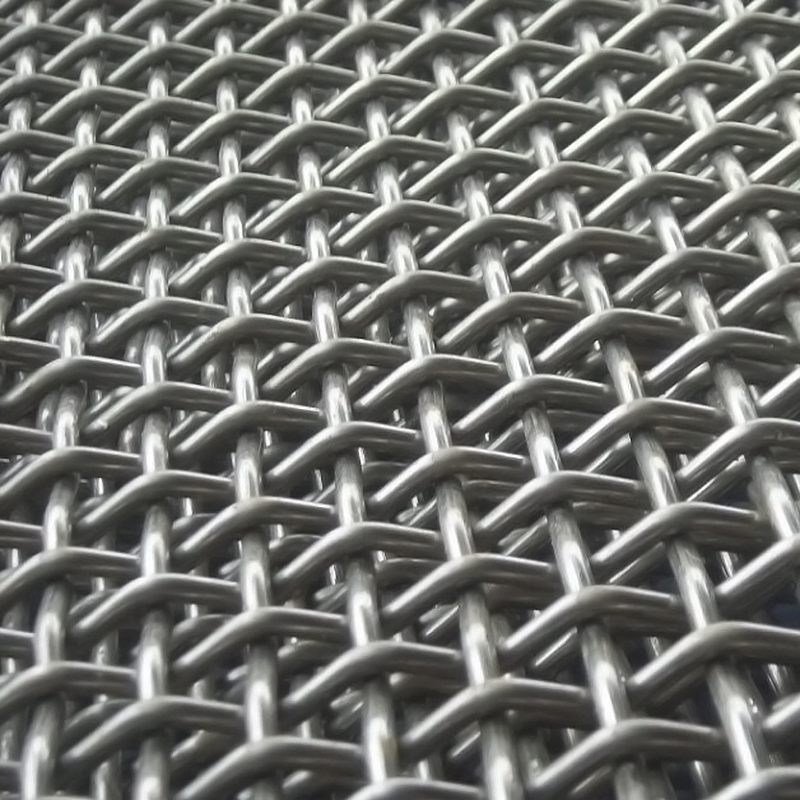

  金属丝编织网：材质（不锈钢、镀锌钢丝等）的拉伸强度决定最小可用的丝径。高强度材料允许更细的丝径，从而提升开孔率。

  冲孔板：冲压工艺的精度、材料厚度（板越厚，孔边缘毛刺处理难度越大，开孔率设计受限制）。

  聚氨酯橡胶筛网：因材料弹性，可设计较大的孔间距，但开孔率通常低于金属筛网，需兼顾耐磨性。

4. 筛孔的公差与磨损

  设计与实际差异：制造时孔尺寸的负公差、丝径的正公差都会降低实际开孔率，例如标称孔径2mm的筛网，实际有效孔可能只有1.8mm。

  使用磨损：金属丝磨损变细、橡胶老化变形，会使等效开孔率发生变化（通常先升高后因孔堵塞下降）。

5. 筛分物料特性与工作条件

  物料黏度与湿度：高湿细物料易堵塞孔眼，实际有效开孔率远低于理论值。此时往往需要牺牲开孔率（如改用更粗丝径或更大间隙）来减少堵塞。

  振动强度与角度：过大的振幅或倾斜角会使物料快速滑过筛面，缩短筛分时间，导致有效开孔率利用不足；反之，物料堆积过厚也会降低实际通过率。

6. 结构强化与辅助设计

  加强筋/支撑条：在大型筛机上，为增加抗冲击性，会在筛网上附加横向或纵向筋条，这会直接减少有效筛分面积，降低整体开孔率。

  防堵塞措施：如采用弹跳球装置、超声波清网等，虽不改变物理开孔率，但能提升有效利用率。

总结对比（以常见编织筛网为例）

| 因素 | 对开孔率的影响方向 | 典型示例 |

| --| ---------------| ------|

| 丝径 | 丝径越细，开孔率越高 | 2mm孔径，0.5mm丝径 vs 0.8mm丝径，开孔率相差约15% |

| 孔径 | 孔径越大，开孔率越高（同丝径下） | 方孔10mm vs 5mm，开孔率可差数倍 |

| 排列方式 | 错排列高于正排列约3%~8% | 梅花孔 vs 直排孔 |

| 材料厚度 | 板越厚，开孔率越低（冲孔板） | 3mm厚板 vs 1.5mm厚板，开孔率可能差10%以上 |

| 磨损 | 短期略升，长期因堵塞/变形下降 | 随使用时间呈非线性变化 |

实用建议：选型时不要只追求高开孔率（牺牲强度），而应根据物料特性和筛机参数（如振幅、频率）找到理论开孔率与有效实际开孔率（扣除堵塞、磨损后的实时通过面积）的最佳平衡点。例如处理高湿煤粉时，即便理论开孔率60%，实际有效利用率可能只有30%，此时选择较低开孔率但防堵性能好的筛网反而更高效。

聚氨酯筛网开孔率

聚氨酯筛网的开孔率并非固定值，通常取决于筛孔尺寸、筛网编织方式（或浇注工艺）、丝径及结构设计。聚氨酯筛网主要分为编织型（类似聚氨酯包覆钢丝）和浇注型（模压型） 两大类，它们的开孔率差异较大。

以下是具体的参考范围及影响因素：

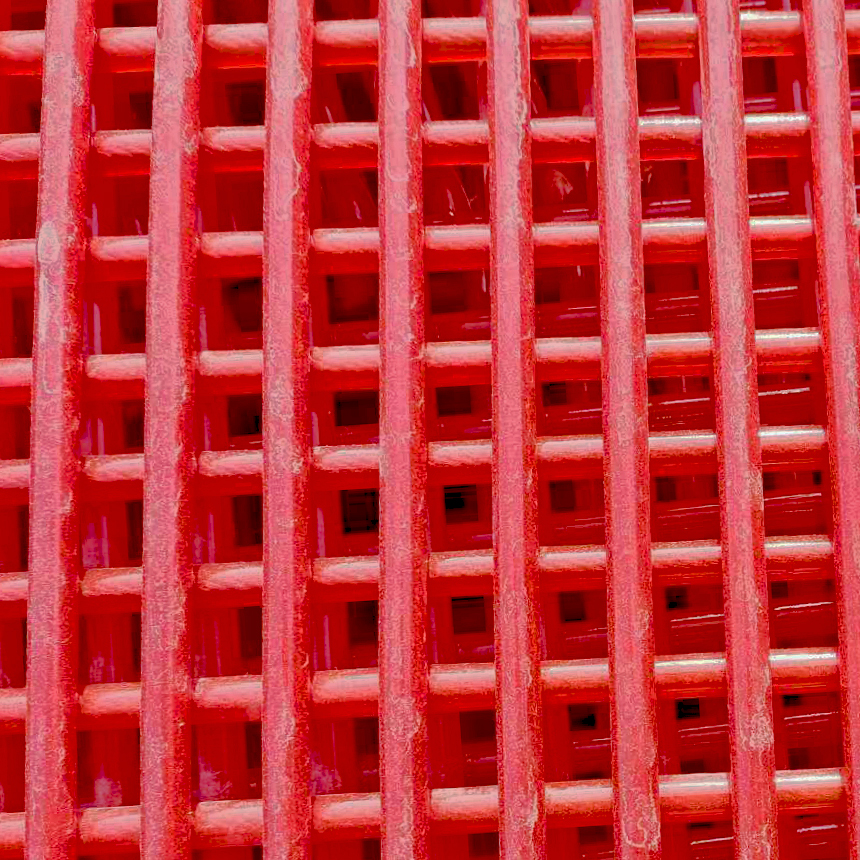

1. 编织型聚氨酯筛网（常见于矿用、砂石分级）

  典型开孔率范围：30% -45%

  特点：由聚氨酯包覆钢丝编织而成，结构类似金属编织网。其开孔率与金属编织网接近。

  影响因素：

  网孔越大、丝径越细，开孔率越高（例如10mm孔径可达40%以上）。

  网孔越小（如0.5mm -2mm），丝径相对粗，开孔率会下降至25% -35%。

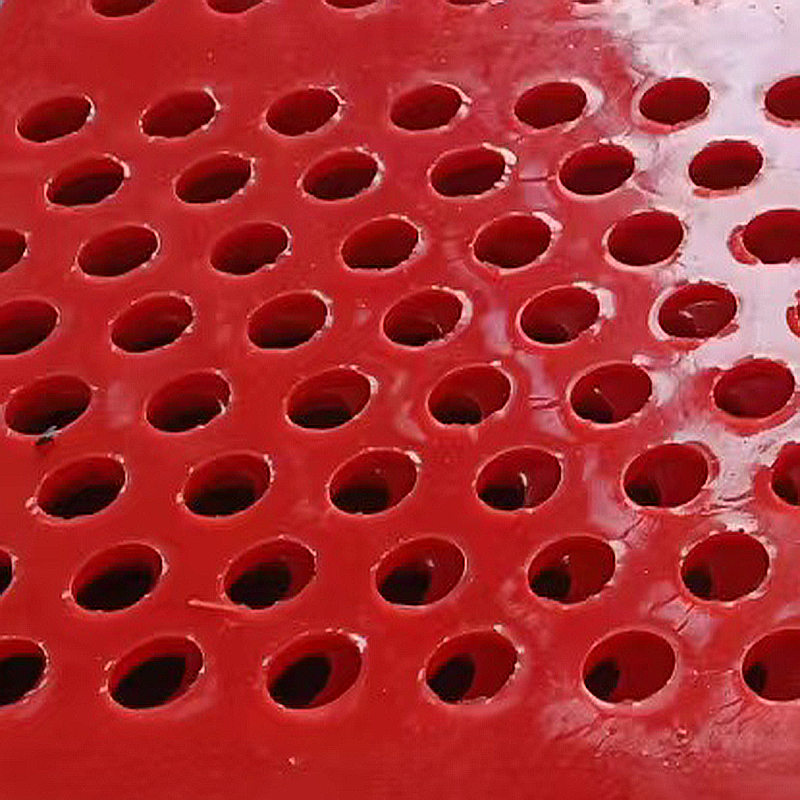

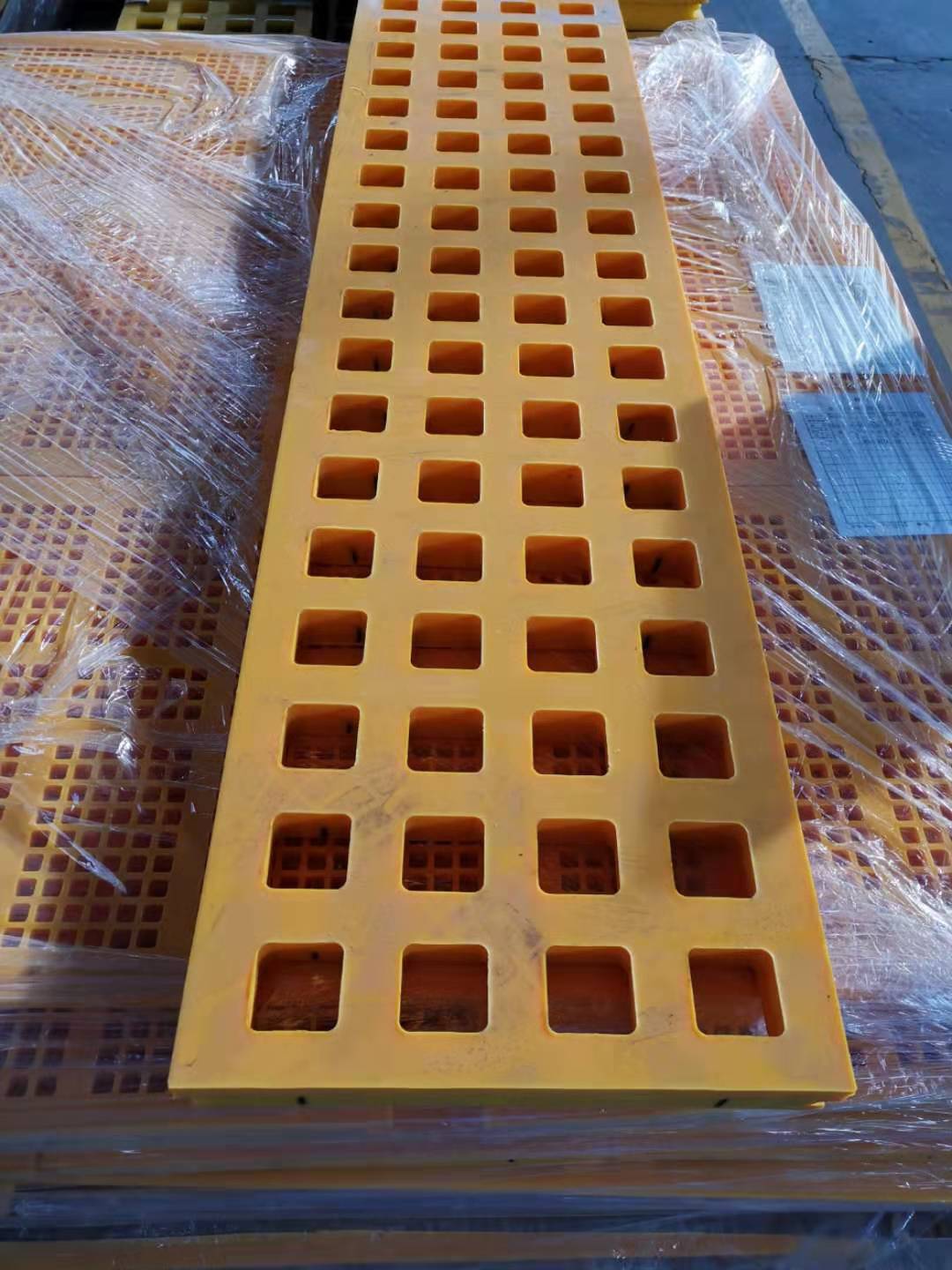

2. 浇注型/模压型聚氨酯筛板（常用振动筛、高频筛）

  典型开孔率范围：25% -40%

  特点：通过模具整体浇注成型，带有明显的加强筋（T型筋或梯形筋）以提供强度。

  影响因素：

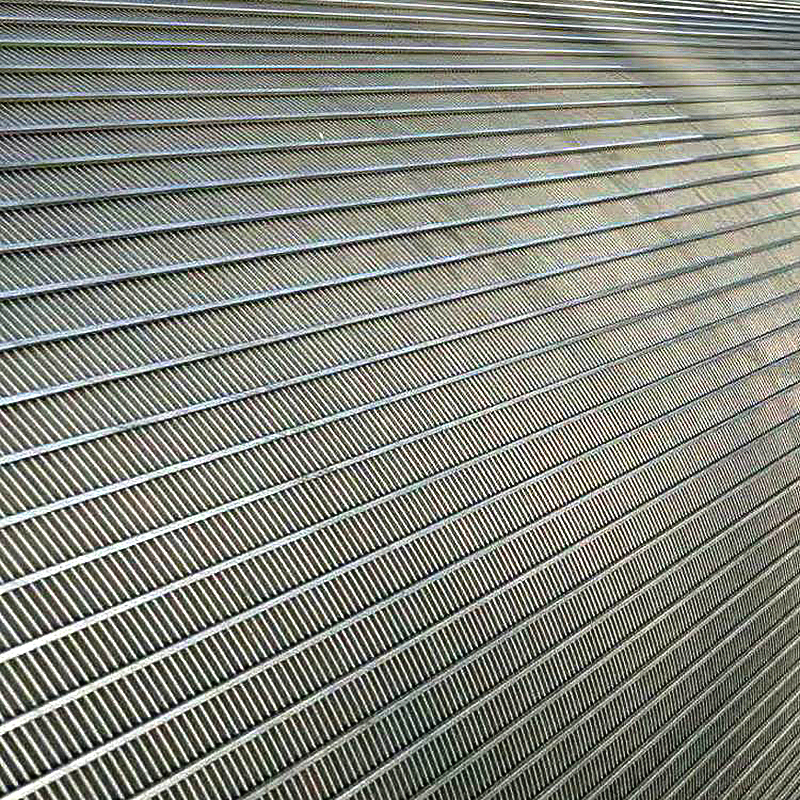

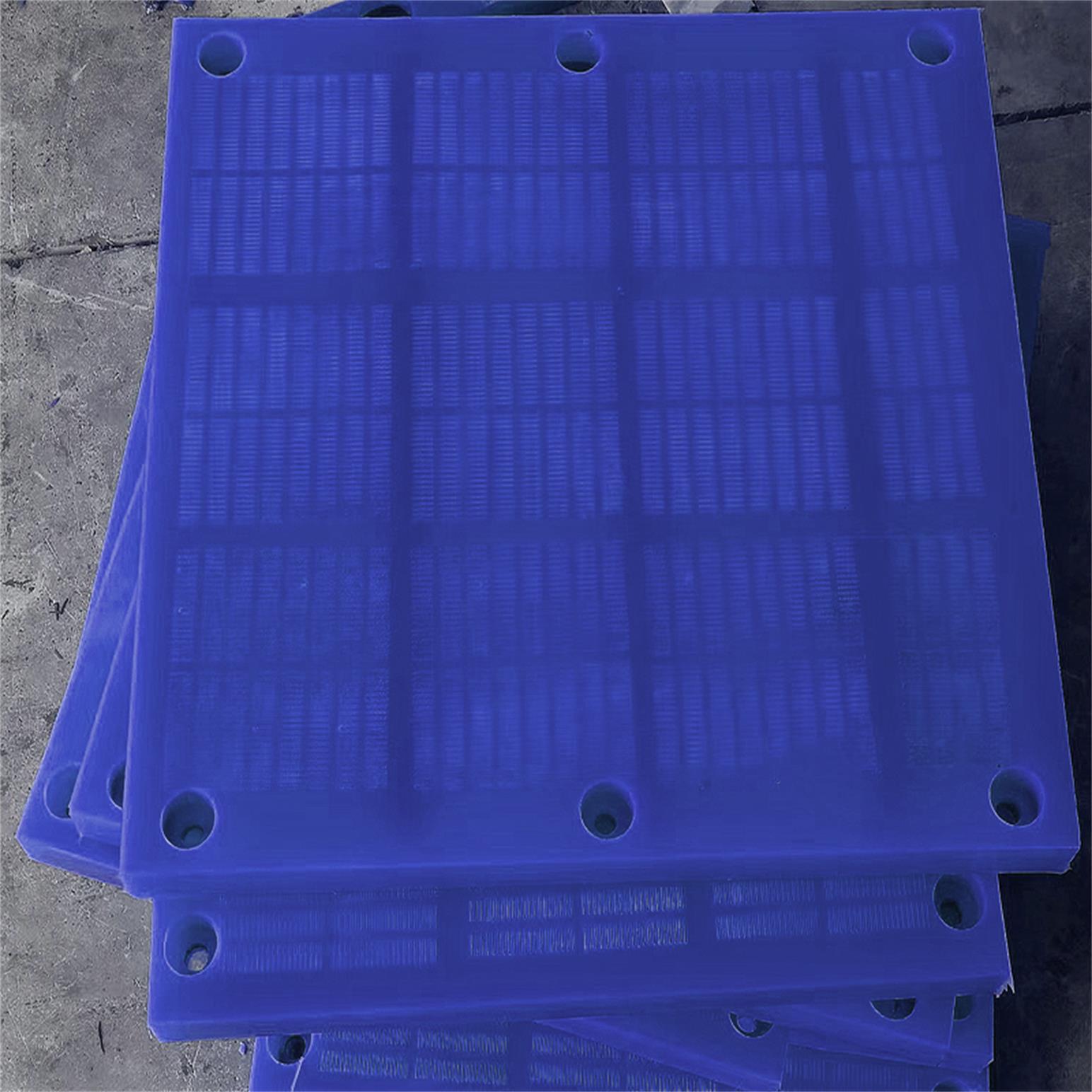

  长条缝筛板：开孔率较高，可达35% -40%（如用于脱水、脱介）。

  方形孔筛板：因有横向和纵向筋条，开孔率通常在25% 35%之间。

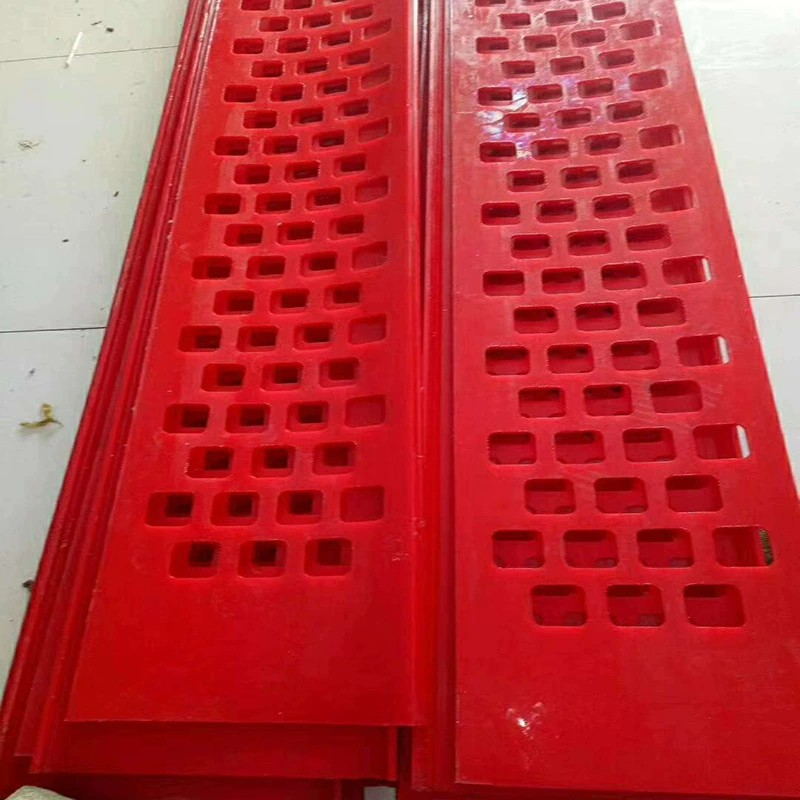

  防堵设计（如驰张筛、琴弦筛）：为了增加弹性防堵，可能采用更细的筋条，开孔率可略高。

3. 特殊结构（如叠加筛、张紧筛）

  开孔率：可能低至20%以下（用于窄粒级精细分级），或通过双曲面/防堵设计提升有效开孔率（但物理开口率不变，通过弹性变形增加通过性）。

聚氨酯筛网开孔率比对金属筛网开孔率

为什么聚氨酯筛网的开孔率比金属筛网低？

1. 强度需求：聚氨酯相比金属（如弹簧钢、不锈钢）强度低，需要更厚的筋或更粗的丝径来承受振动冲击，从而降低了物理开口面积。

2. 耐磨补偿：聚氨酯筛网通过牺牲部分开孔率换取耐磨性。相同孔径下，聚氨酯筛网的使用寿命可能是金属筛网的5 -10倍。

3. 防堵设计：部分浇注型筛网采用“上宽下窄”的锥形孔或阶梯孔，虽然开口率低，但能有效防止卡料。

如何计算或获取精确开孔率？

对于具体选型，可以依据以下公式或数据：

开孔率（U） ≈ （单个孔面积 × 孔数量） / 筛网总面积 × 100%

**实际参考案例（常见矿用聚氨酯筛板）：

| 孔径规格 | 筛网类型 | 近似开孔率 | 适用场景 |

| : | : | : | : |

| 0.5mm | 浇注型 | 20%  -- 25% | 细砂回收、脱水 |

| 2mm | 编织型 | 30%  --35% | 精细分级 |

| 6mm | 浇注型（长条缝） | 35%  --40% | 煤炭脱介 |

| 13mm | 编织型 | 38% --45% | 砂石骨料筛分 |

| 25mm | 浇注型（方孔） | 30%--35% | 大块分级、除杂 |

我的观点：

  并非开孔率越大越好：开孔率高意味着处理量大，但筛网强度、寿命会明显下降，且容易造成物料“跑粗”（不合格物料通过）。同样较高开孔率的情况下，为延长筛网使用寿命，这就要求提升筛网原材料的等级、深化加工工艺，但同时也会导致提高了筛网价格，这就导致部分客户不好或不能接受。所以可根据实际需求定制：聚氨酯筛网的开孔率可通过改变丝径（编织网）或筋宽/筋高（浇注板）进行调节。供应商通常会提供不同系列选项（如“高开孔率型”或“高耐磨型”）。如果需要精确数据，建议告知厂家具体筛孔尺寸、筛机型号及物料特性（如粒度、含水量），以便在满足客户多项要求的情况下，找到平衡点，设计出兼顾产量与寿命的最优方案。
