摘要：锰钢筛网在实际使用中，网孔出现误差是一个常见问题，也是供需双方容易产生分歧、甚至纠纷的问题，这直接影响到筛分效率和产品粒度。那么锰钢筛网网孔产生误差的原因是什么？怎样控制和降低误差？用户对误差的允许范围有多大？本文就这三方面的问题，为你一一做详细分析。

锰钢筛网网孔误差产生的原因

误差的产生主要源于制造工艺、材料特性和使用环境三个方面的综合作用。下面为你详细分析：

一、制造环节的误差来源

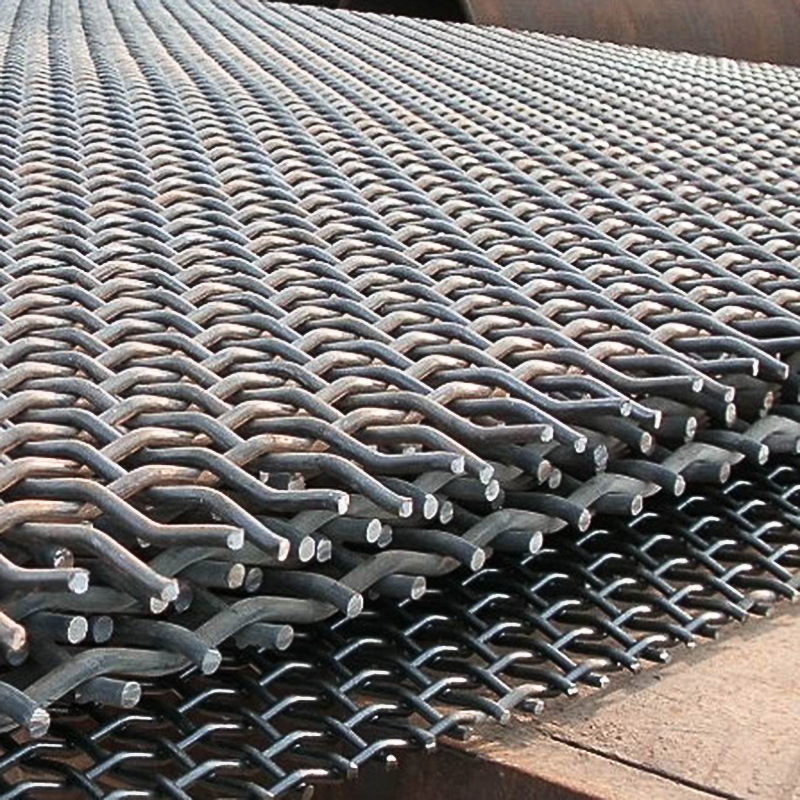

1. 编织/焊接工艺精度

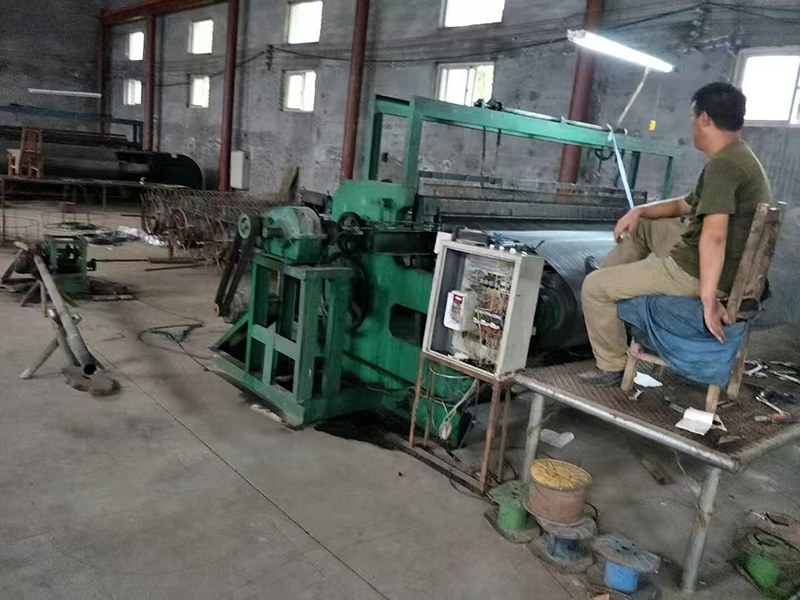

  编织机误差：高锰钢筛网通常由编织机一次成型。如果机器精度不足或长期使用后出现磨损（如经丝、纬丝导轨间隙变大），会导致丝与丝之间的间距不均匀，产生系统性或随机性误差。

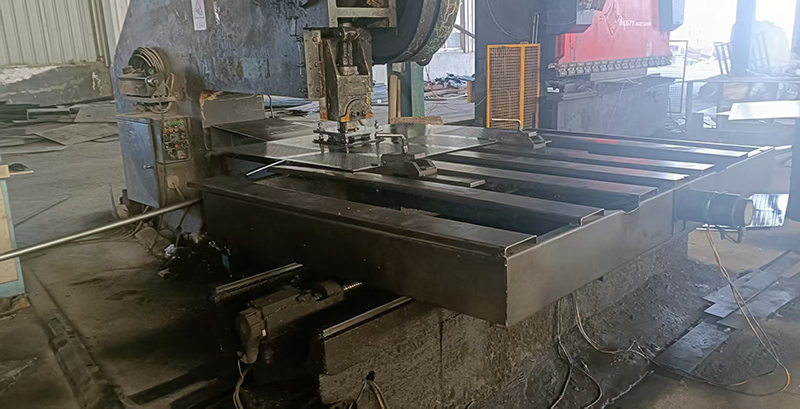

  模具与冲压精度：对于冲压或焊接成型的筛网，模具的精度直接决定网孔。模具磨损或变形后，冲出的网孔尺寸会发生变化。

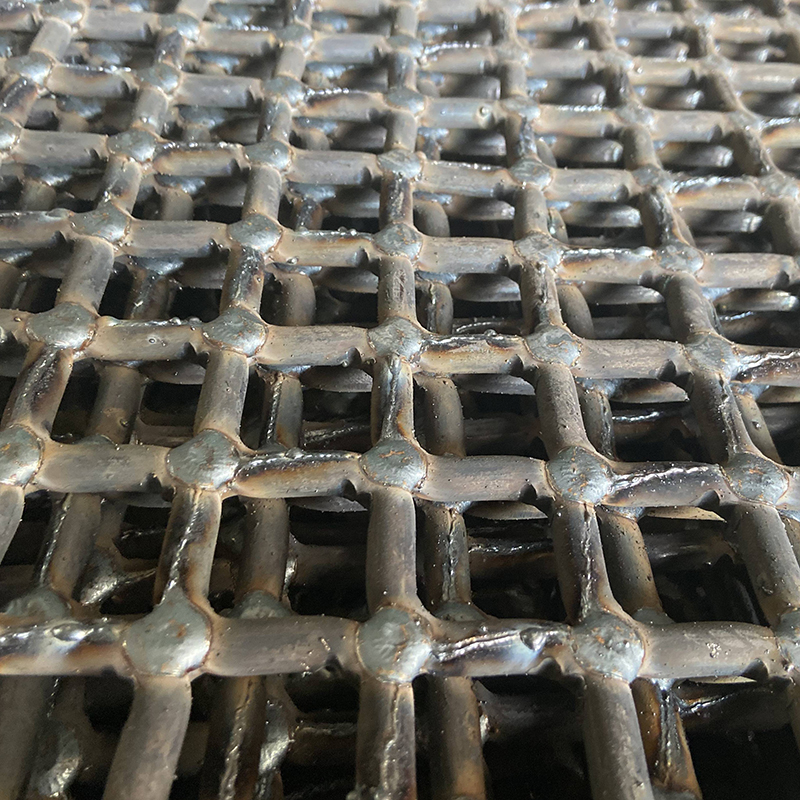

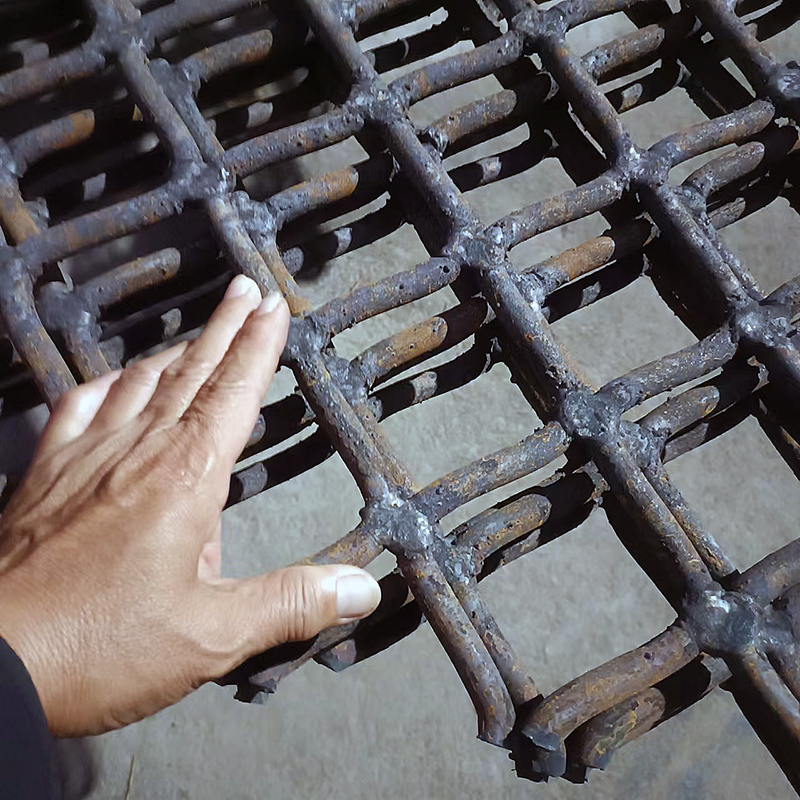

  焊接变形：在焊接工艺中，焊点处的高温会导致局部金属受热膨胀，冷却后收缩，这会拉扯相邻的网丝，使焊接区域周围的网孔变形、缩小或变扁。

2. 丝径的公差

  原材料问题：锰钢钢丝本身存在直径公差（例如标准要求±0.01mm，实际可能更大）。使用偏粗的丝，在同等张力和间距下，网孔会变小；使用偏细的丝，网孔则会变大。这是最隐蔽的误差来源。

  丝的形状：理想的丝是圆形，但实际生产中的丝可能存在椭圆、扁平等不规则形状，这会导致相同位置在不同方向上的孔径测量值不一致。

3. 预张力控制不当

  在编织过程中，经丝（纵向丝）需要施加一定的预张力以确保平整。如果张力不均匀，会导致筛面局部松弛或过紧，直接反映为网孔尺寸的不一致性（太紧的区段网孔偏大，太松的区段网孔偏小）。

  张力过大或过小，都会影响整个筛网的平面度，从而间接改变网孔的几何形状。

二、材料与热处理环节的误差来源

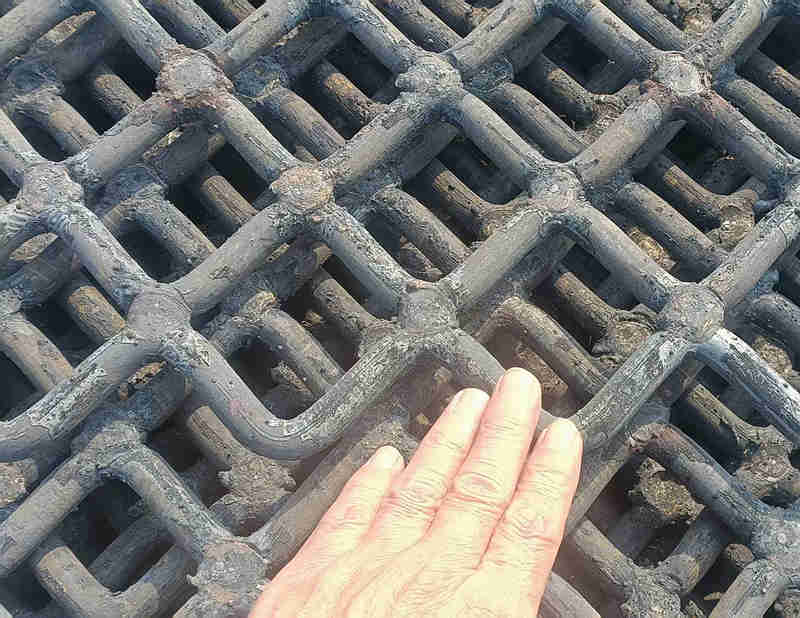

1. 热处理变形

  锰钢筛网为提高耐磨性，常需进行淬火或回火热处理。但热处理过程不可避免会产生热应力和组织应力，导致筛网整体或局部扭曲、翘曲。这种变形会拉伸或挤压网孔，造成不可逆的尺寸变化。

  不同批次、不同厚度的筛网，热处理后的变形量不同，导致孔形稳定性差。

2. 锰钢材料的回弹特性

  锰钢（尤其是高锰钢）具有高的加工硬化倾向和一定的回弹。在生产（如冲压、张拉）过程中，当外力撤去后，材料会发生微小回弹，使最终成型的网孔尺寸偏离设计值。这种回弹量很难被完全精确计算和控制。

三、使用与安装环节的误差放大

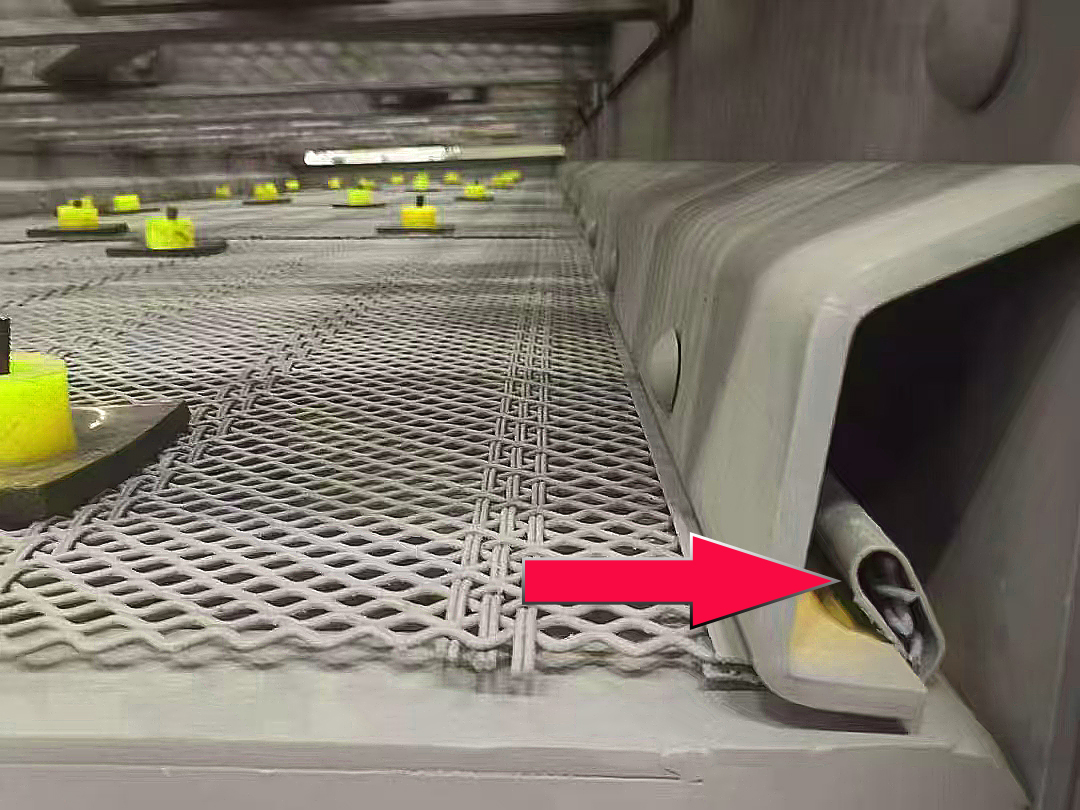

1. 安装张紧力不当

  筛网安装到筛机上后，需要通过张紧机构施加一个工作张力。如果张紧力过大，筛网会被拉伸变长，经丝被拉细，导致网孔（尤其是经向）明显变大；如果过小，筛网松弛，筛面不平，物料会卡在孔内或产生不规则跳动，实际筛分孔径变小。

  张紧力不均匀（如一边紧一边松）直接导致整张筛网不同区域孔径不一致。

2. 磨损导致的孔形变化

  磨料磨损：筛分过程中，物料（特别是硬质矿石如花岗岩、石英石）反复冲刷筛丝，会削圆筛丝的棱角，使丝径逐渐减小。这直接导致网孔尺寸逐步扩大。

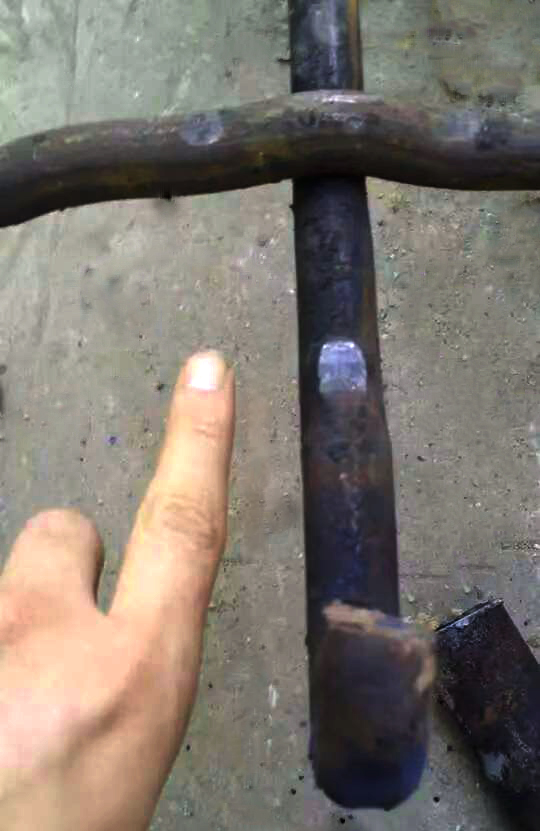

  疲劳断裂：在周期性振动载荷下，筛丝在应力集中处（如编织节点、焊接点）产生微裂纹，最终断裂。断裂一根丝，会导致相邻孔合并成一个不规则大孔。

3. 物料冲击与变形

  当大块物料直接冲砸筛面（例如在重型振动筛上），强烈的冲击会使筛丝发生塑性弯曲或永久变形，导致局部网孔被压扁或拉大。

  长时间的循环冲击，还会使筛网产生“疲劳鼓包”或“凹陷”，这些区域的网孔形状和大小都会改变。

四、如何识别与控制误差

  制造端：

  选择高精度编织机、焊接机，定期校验模具。

  严格控制钢丝丝径公差（从合格供应商采购）。

  优化热处理工艺（如分级淬火、回火后校平），减少变形。

  采用激光测量对出厂网孔进行抽样或全检，保证初始精度。

  使用端：

  正确安装：使用扭矩扳手或标尺，确保张紧力均匀、符合说明书要求（通常为2 5 kN/m），避免局部过紧。

  定期检查：通过目测或专用卡尺、网孔检测板，定期检查孔径变化。发现磨损导致孔径超标（如超出设计上限0.5mm 1mm，视工况而定），应及时更换筛网。

  合理选型：根据物料粒度、筛分要求，选择合适丝径、编织结构（如双层弯筋、平顶编织等）的筛网，以平衡耐磨性和孔径保持能力。

小结

| 环节 | 主要原因 | 具体表现 | 影响趋势 |

| 制造 | 编织机精度、丝径公差 | 不均匀、系统性偏差 | 孔径偏大或偏小 |

| 制造 | 焊接变形 | 局部孔变形、缩小 | 孔变小、不规则 |

| 制造 | 热处理变形 | 整体扭曲、翘曲 | 孔径分布不均 |

| 安装 | 张紧力过大 | 筛网被拉伸 | 孔变大 |

| 安装 | 张紧力过小/不均匀 | 筛面松弛、局部变形 | 孔变小或分布不均 |

| 使用 | 磨料磨损 | 丝径减小 | 孔逐步变大 |

| 使用 | 冲击疲劳 | 丝弯曲、断裂、孔合并 | 孔局部变大、出现大洞 |

| 材料 | 回弹特性 | 成品尺寸偏离设计 | 难以精确控制 |

建议：如果你需要精确控制网孔误差（比如用于高端筛分），应优先选择冷拉丝+高精度编织，并要求供应商提供出厂筛孔检测报告；对于高磨损工况，在允许的情况下，定期更换是最经济有效的控制误差的方法。

如果你在具体工况中遇到了某类特殊的误差问题（比如整张网局部偏大特别严重，或者新网刚用几天就变形），可以补充细节，我能给出更针对性的分析。

锰钢筛网孔径误差控制

针对锰钢筛网的孔径误差控制，这是一个涉及材料、工艺、检测和标准执行的系统性工程。锰钢筛网因具备高耐磨、高强度的特性，广泛应用于矿业、建材、化工等行业的物料分级场景。

以下是关于其孔径误差控制的详细解析：

一、核心行业标准

目前国内通用的标准是 GB/T 5330.2 2020《工业用金属丝筛网和金属丝编织网 网孔尺寸与金属丝直径组合选择指南 第2部分：锰钢筛网》 或参考其前身。标准中明确了不同孔径的公差等级：

| 标称孔径 | 允许偏差范围（标准精度，如ISO 9044） |

| : | : |

| ≤ 2 mm | ±0.05 mm ~ ±0.10 mm |

| 2 mm ~ 10 mm | ±0.10 mm ~ ±0.30 mm |

| 10 mm ~ 50 mm | ±0.30 mm ~ ±0.60 mm |

| > 50 mm | ≤ ±1.0% of 标称孔径 |

(此为简化参考，实际需依据具体产品要求和供应商等级)

注意：高要求行业（如石油焦、活性炭精细筛分）通常采用高精度等级，公差更严格；普通碎石、煤炭筛分则用普通精度等级。

二、影响孔径误差的五大关键因素

# 1. 原材料（锰钢丝）

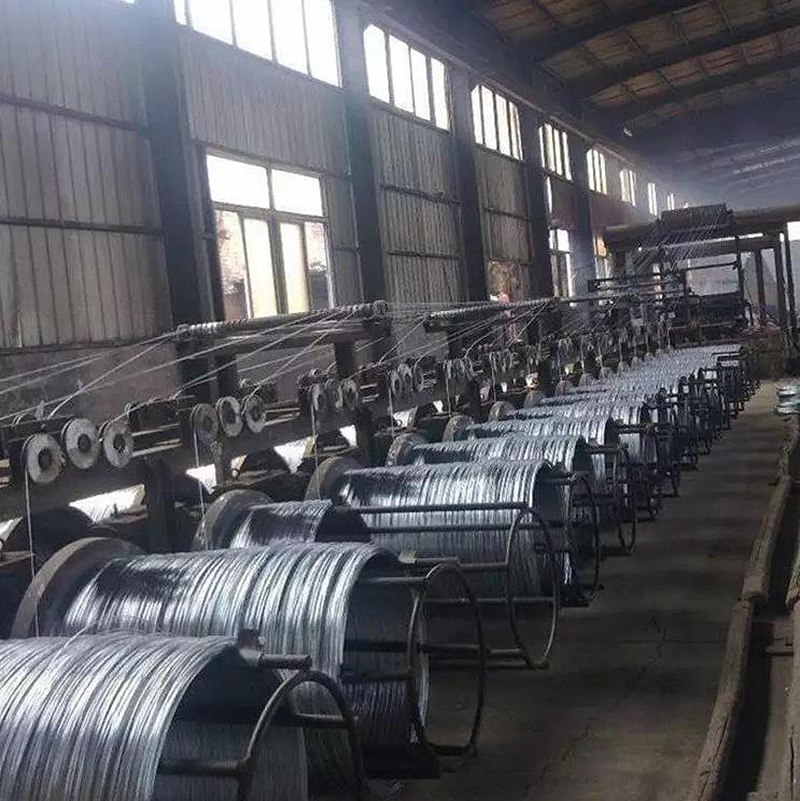

* 线径公差：锰钢丝出厂时自身直径的偏差（如±0.01mm）会直接导致编织后网孔偏移。选用拉拔精度高的钢丝是基础。

* 材质硬度：锰钢（如65Mn、70Mn）硬度高，退火状态编织与成品淬火后的尺寸微变需预判。

# 2. 编织工艺

* 经/纬张力控制：若经线张力不均，编织后网孔会呈现矩形而非正方形，造成误差。

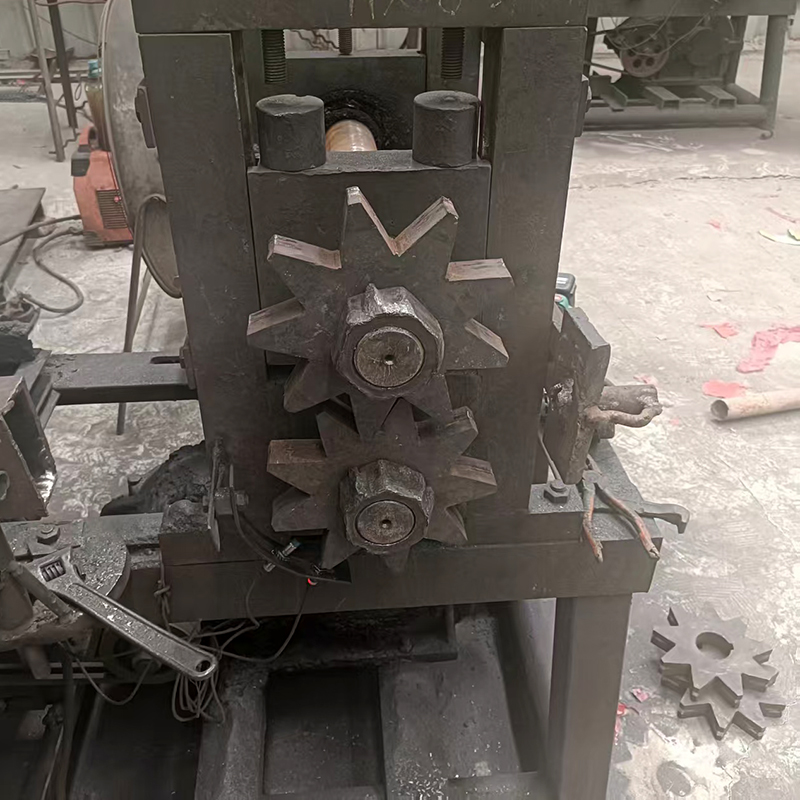

* 轧制/压平工艺：锰钢筛网为耐磨常需压平处理，压力不足或不均会导致网孔弹性变形。现代工艺采用数控伺服张力机+多段式轧辊，可将变形控制在0.1mm内。

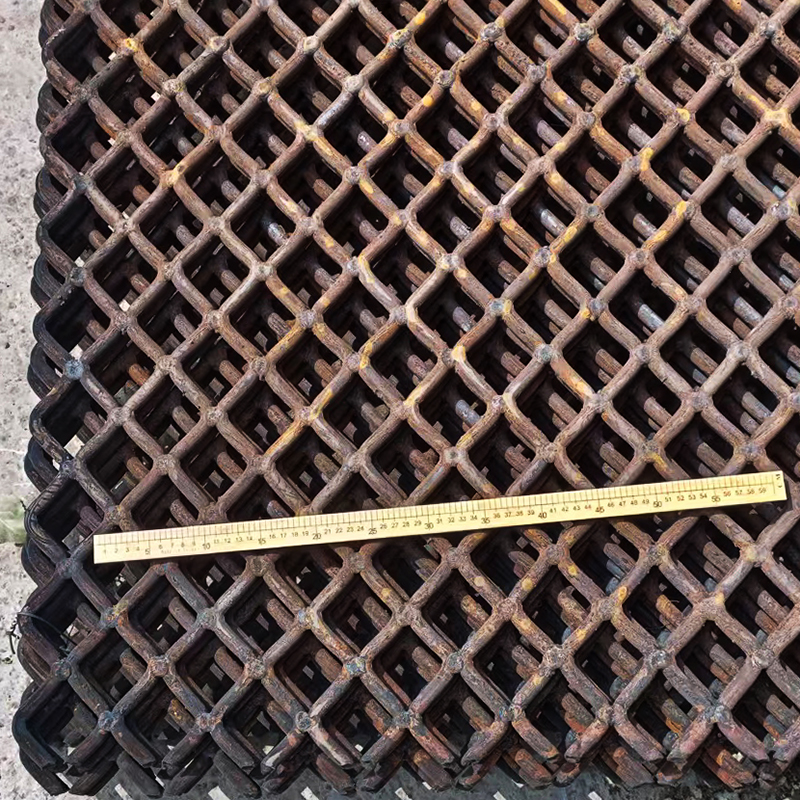

# 3. 焊接（用于焊接筛网）

* 焊接点溶化量：焊接电流/压力过大，焊点熔化金属会挤压并缩小邻近孔洞，形成边缘缩孔误差。优质焊机配实时电流反馈系统可消除此问题。

# 4. 后处理（淬火、回火）

* 热应力释放：锰钢淬火时收缩或扭曲，会显著改变网孔尺寸。需采用专用夹具装夹热处理，并对长宽方向进行1‰~3‰的预拉伸补偿。

# 5. 检测与剔除

* 检测精度：人工游标卡尺抽样（误差0.5mm以上不足为奇）；而现代流水线采用CCD视觉在线检测系统，可对每平方米至少100个点进行实时扫描，并自动标识偏差超限区域。

三、常见误差类型与成因分析

| 误差现象 | 主要原因 |

| : | : |

| 孔径整体偏大/偏小 | 钢丝直径选错；编织张力设置不当；热处理收缩补偿不足 |

| 局部孔位变形（孔洞拉长） | 编织时单根钢丝张力波动；焊接点过热导致金属流变 |

| 对角线误差（正方形不成直角） | 经/纬张力控制不平衡；编织机台导轨平行度差 |

| 边缘孔与中心孔偏差不同 | 编织机送料装置对边缘加压不匀；焊接夹具定位松动 |

四、如何控制与验收

# 生产端控制方法

1. 采用先进设备：使用伺服电机驱动的精密编织机，实时监测并反馈调整张力。

2. 分段控制：对于大尺寸筛网（如2m×6m），需在热、冷状态下分阶段进行应力释放。

3. 防变形设计：在网边加焊加强筋或使用翻边工艺，防止运输和使用中因外力导致孔偏。

# 验收端控制方法（买方必读）

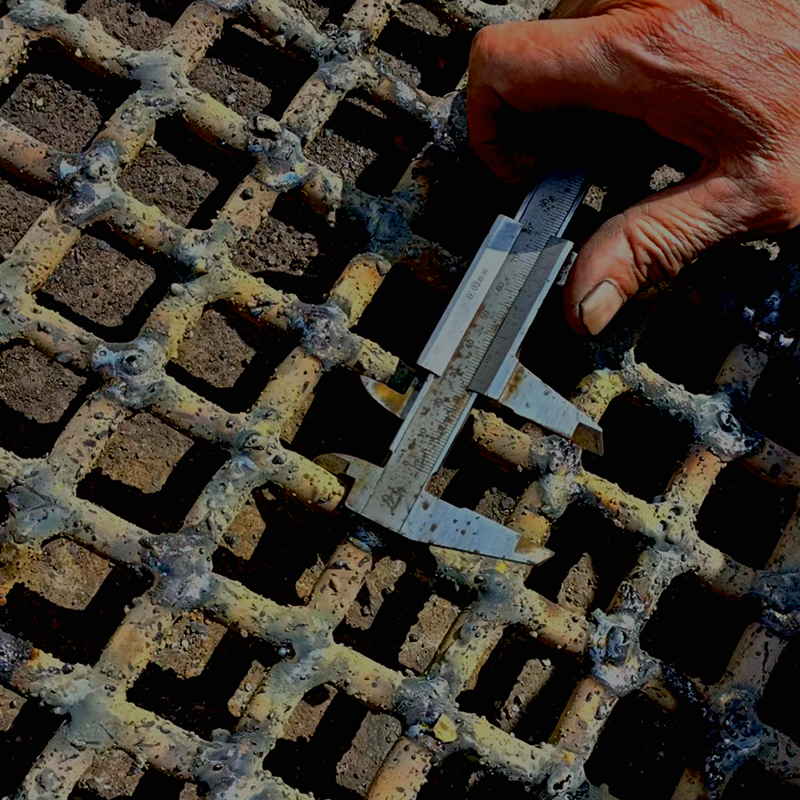

1. 抽检方法：按GB/T 2828.1标准抽样，用电子数显游标卡尺（精度0.01mm）或影像测量仪测量。注意：锰钢筛网为刚性网，不宜用千分尺强夹测量。

2. 测量位置：应在网面四角及中心、距边缘≥100mm处取点，共测量网孔长、宽、对角线。

3. 记录误差分布：要求供应商提供网孔偏差分布图（如Excel表），确认95%的孔位是否符合精度等级。

4. 动态测试：使用标准颗粒物料（如标准砂、玻璃珠）进行模拟筛分试验。若过筛率与理论值偏差超过±3%，则误差失控。

五、不同应用场景的误差控制建议

| 应用场景 | 所需精度等级 | 建议控制方法 |

| 普通建筑砂石分级 | 普通精度 | 抽检10个孔，允许±1.0mm偏差即可，主要关注抗拉强度 |

| 矿粉/磨矿分级（如金矿、铁矿） | 中等精度 | 要求供应商提供线径公差证明及焊点影像报告 |

| 精细化工/催化剂筛分 | 高精度 | 采用激光切割或电加工（而非编织），并100%视觉检测 |

| 大型振动筛（如6×2m筛板） | 高精度（防止共振） | 严控对角线误差（≤0.5mm/米），并进行整板应力测试 |

总结：解决锰钢筛网孔径误差的核心逻辑

好的材料 + 精良设备 + 合理的预处理/后补偿 + 全检数据反馈 = 可靠的产品

如果您是采购方，建议明确提供“允许的最大孔径偏差值”（如±0.15mm）以及“测量方法”（如四点平均），并在合同中注明“不合格退货”条款，以此倒逼供应商控制工艺。

如果需要针对特定场景的定制化方案（例如：您的物料为0.5mm~2.5mm的金属粉末，要求过筛率99%），请提供更细致的参数，我可以给出针对性的控制建议。

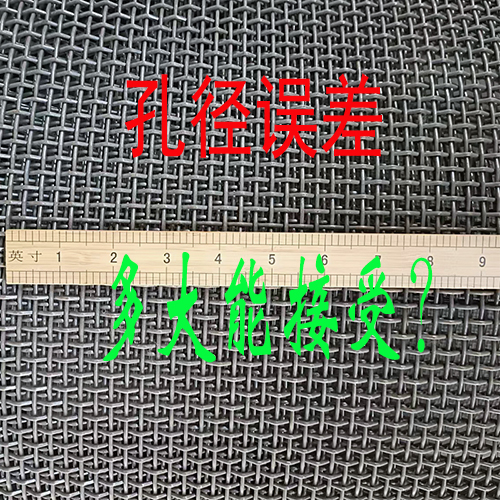

锰钢筛网孔径误差的允许范围

关于锰钢筛网孔径误差的允许范围，这主要取决于国家标准、行业标准以及使用要求（例如矿山、煤炭、建材等行业的筛分精度）。通常情况下，企业会遵循 GB/T 5330 2012《工业用金属丝编织方孔筛网》 或相关行业标准（如煤炭行业的MT/T 764 2008）。

以下是基于通用标准的典型孔径误差范围，供您参考：

1. 核心参考标准：GB/T 5330 2012

该标准将筛网按精度分为多个等级（如A级、B级、C级、D级）。对于锰钢筛网（通常用于重型筛分，多为C级或D级精度），不同孔径的允许误差如下：

| 标称孔径 W (mm) | 平均孔径偏差 (允许平均值与标称值的最大差异) | 最大网孔尺寸 (允许出现的单个最大孔径) |

| 小于 2 mm (如 1.0, 1.5mm) | 通常为 ±0.1 mm ~ ±0.15 mm | 标称值 +0.3mm ~ +0.5mm |

| 2 mm ~ 5 mm (如 3mm, 4mm) | 通常为 ±0.2 mm ~ ±0.5 mm | 标称值 +0.5mm ~ +1.0mm |

| 5 mm ~ 10 mm (如 6mm, 8mm) | 通常为 ±0.5 mm ~ ±1.0 mm | 标称值 +1.0mm ~ +2.0mm |

| 10 mm ~ 20 mm (如 12mm, 15mm) | 通常为 ±1.0 mm ~ ±2.0 mm | 标称值 +2.0mm ~ +4.0mm |

| 大于 20 mm | 通常为 ±2.0 mm ~ ±5.0 mm | 标称值 +5.0mm ~ +10.0mm |

关键点说明：

  平均孔径偏差：是指整张筛网上随机测量多个孔（通常为4 -10个）的平均值。这是最重要的验收指标。

  最大网孔尺寸：允许存在少数个别网孔偏大（但不能超过此上限）。

  负偏差：一般允许负偏差（孔径偏小），但通常不超过标称值的  5% ~  10%，以防止严重堵塞。具体视客户要求而定。

  精度等级：A级精度最高（用于精细筛分），C、D级最常见于锰钢筛网（耐磨但精度相对较低）。

2. 行业常用经验值（非标准，供参考）

在实际采购和使用中，以下经验值被广泛接受：

  精细筛分（孔径 < 2mm）：误差要求严格，需控制在 ±0.1mm 以内（甚至更小）。

  中粒度筛分（孔径 2mm ~ 10mm）：通常要求误差不超过 ±0.3mm ~ ±0.5mm。

  粗粒度筛分（孔径 10mm ~ 30mm）：通常要求误差不超过 ±1.0mm ~ ±2.0mm。

  超粗粒筛分（孔径 > 30mm）：误差要求相对宽松，通常为 ±2.5mm ~ ±5.0mm。

3. 影响误差的其他因素

  丝径公差：筛网的丝径（钢丝直径）本身也有公差（通常±0.1mm或更大），丝径不均匀会导致孔径变化。

  编织工艺：高强度编织时，筛网会因张力产生微小变形，导致局部孔径偏大。

  开孔率：有些厂家为了降低成本或提高开孔率（透筛率），会故意放大孔径（接近上限），这可能导致“跑粗”问题。

  客户特殊要求：某些高精度筛分（如食品、化工）会要求更严格的孔径公差（如±0.05mm），这种一般使用不锈钢网，而非锰钢网。

4. 如何验收？

在实际采购中，建议您：

1. 明确合同标准：与供应商书面约定执行的标准（如GB/T 5330 2012的C级或D级）以及具体的误差范围。

2. 随机抽样测量：用游标卡尺（精度0.02mm）或网孔检测仪在筛网的4个角及中心区域，各随机测量5 -10个孔的宽度和长度，取平均值。注意区分“经向孔”（钢丝编织方向）和“纬向孔”（垂直方向），两者允许略有差异。

3. 关注特殊要求：如果您的物料对最大颗粒有严格限制（如避免过粉碎），则应重点控制“最大网孔尺寸”，而非平均孔径。

小结

  对于常见的锰钢筛网（孔径5 -15mm），标准的平均孔径误差通常为 ±0.5mm ~ ±1.5mm。

  如果用于高精度筛分，应明确要求“平均孔径偏差”，例如控制在 ±0.2mm 以内。

  最终最准确的依据，是您与供应商签订的技术协议或合同中明确引用的国家标准（如GB/T 5330）及具体等级。

建议您在采购时，直接要求厂家提供该批次产品的“出厂检测报告
