锰钢淬火矿筛网的国家标准主要涉及材料性能、尺寸规格、技术要求及检验方法等方面。以下是相关标准的详细说明：

1. 主要国家标准

锰钢淬火矿筛网通常遵循以下国家标准：

  GB/T 17492 2012

《工业用金属丝编织网 技术要求和检验》

该标准适用于金属丝编织网（包括锰钢筛网），规定了网孔尺寸、丝径、材质、编织方式等技术要求。

  GB/T 5330 2003

《工业用金属丝编织方孔筛网》

详细规定了筛网的网孔尺寸允许偏差、材料、表面质量等，适用于矿山、冶金等行业。

  GB/T 6003.1 2012

《试验筛 技术要求和检验 第1部分：金属丝编织网试验筛》

针对试验筛的通用技术要求，部分内容可参考用于矿筛网。

2. 锰钢材料标准

锰钢（如65Mn、60Si2Mn等）需符合以下标准：

  GB/T 1222 2016

《弹簧钢》

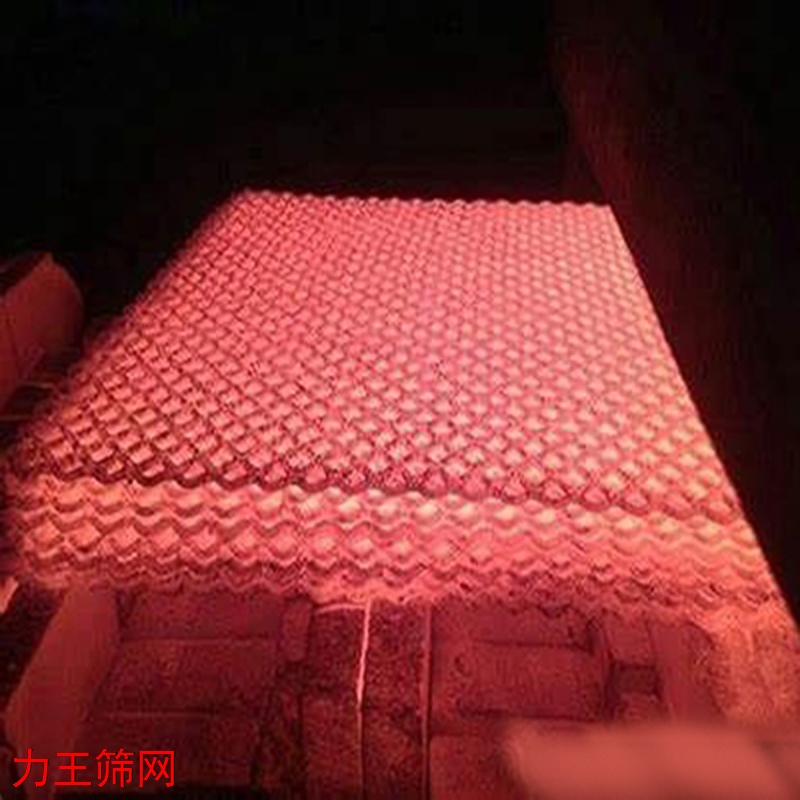

规定了65Mn等锰钢的化学成分、力学性能及热处理要求（如淬火硬度需达到HRC45 55）。

3. 关键技术要求

  材质：通常采用65Mn或60Si2Mn，需满足GB/T 1222的化学成分（如Mn含量1.2%~1.6%）和淬火硬度要求。

  网孔尺寸：根据GB/T 5330，网孔公差分为精密级（±2%~5%）和普通级（±5%~10%）。

  丝径公差：允许偏差一般为±0.02mm~±0.05mm。

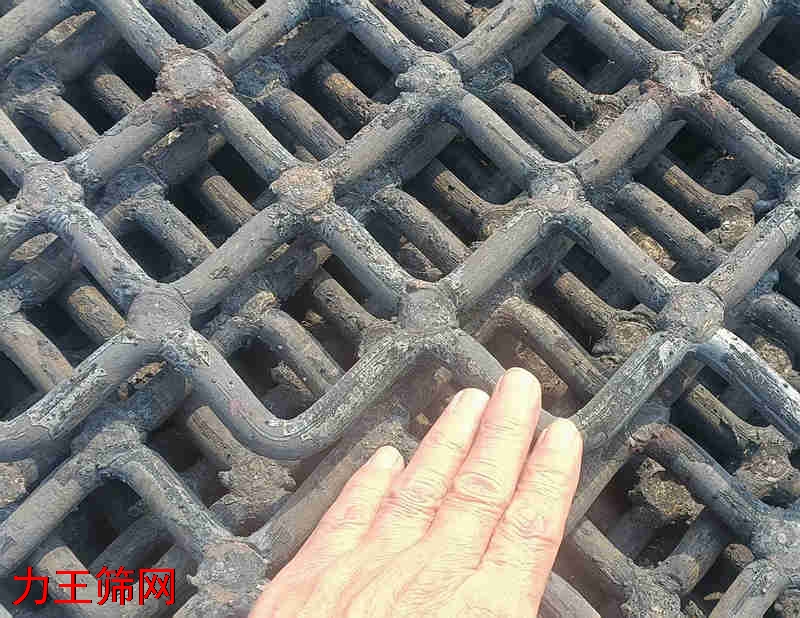

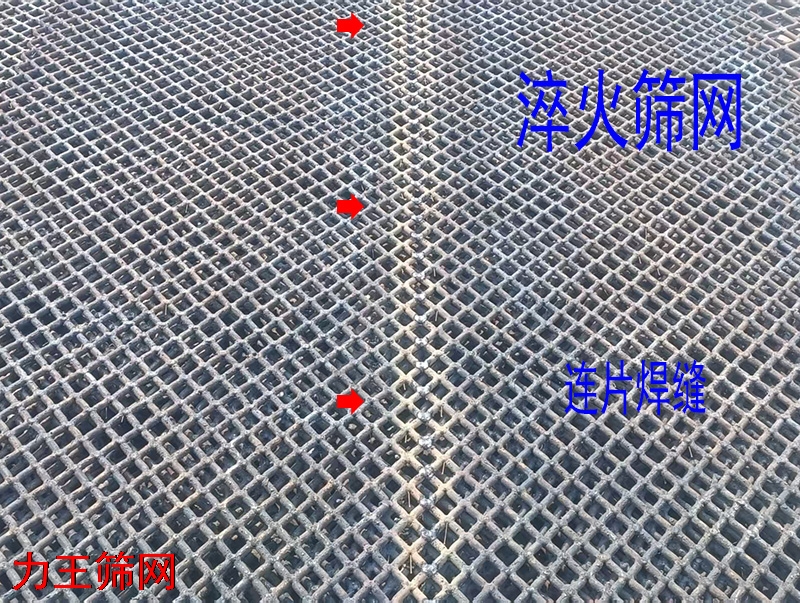

  编织工艺：平纹编织为主，需无跳丝、断丝，边缘需包边或焊接加固。

  耐磨性：需通过实际工况测试，通常要求使用寿命不低于3~6个月（视物料硬度而定）。

4. 检验方法

  尺寸检测：用投影仪或卡尺测量网孔和丝径。

  硬度测试：洛氏硬度计（HRC）检测淬火后的表面硬度。

  抗拉强度：按GB/T 228.1进行拉伸试验。

  表面质量：目测无锈蚀、毛刺，编织均匀。

5. 行业应用标准

  矿业领域：参考《MT/T 783 2011 煤矿用金属丝编织筛网》等行业标准，可能对耐冲击性、防堵孔设计有额外要求。

注意事项

  定制需求：若筛网用于特殊环境（如高腐蚀性、高温），需在合同中注明，并参考相关附加标准（如GB/T 10125盐雾试验）。

  供应商资质：选择通过ISO 9001认证的企业，确保产品符合国标。

如需具体参数（如某一网孔对应的丝径标准），可进一步提供筛网规格，以便更精准的解答。
