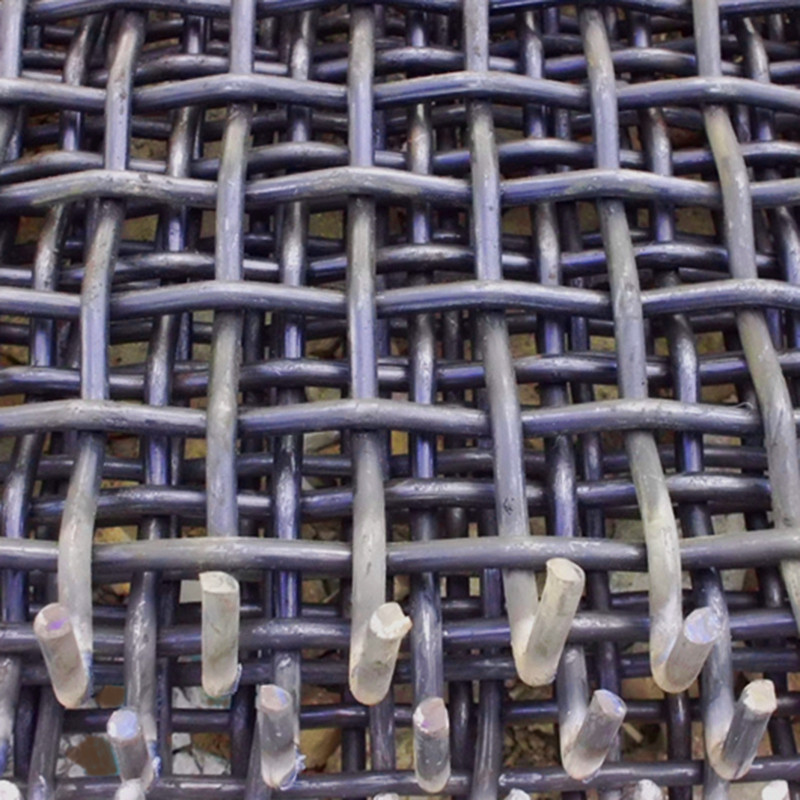

在锰钢编织筛网使用过程中出现断条问题时，售后服务的处理应当遵循系统性、专业性和客户导向原则，通过以下步骤实现高效解决：

一、问题诊断与技术分析阶段

1. 现场勘查与数据采集 售后团队需在24小时内响应客户诉求，携带专业检测设备（如硬度计、金相显微镜）赴现场。

重点记录： - 断条位置分布规律（是否集中在焊接接头或特定经纬线） - 断裂面形貌特征（脆性断裂呈晶状断面/韧性断裂呈纤维状） - 使用环境参数（物料冲击强度、工作温度、振动频率等） 案例显示，某矿山振动筛断条事故经检测发现，断裂处维氏硬度超标（HV达580），与基体材料（HV420-450）形成明显硬度梯度，导致应力集中。

2. 失效模式判定 根据GB/T 6398-2017标准，常见失效类型包括： - 疲劳断裂（占筛网故障的67%）：表现为贝壳状断口，多因交变载荷超出设计值 - 应力腐蚀开裂：特定环境下氯离子引发的沿晶裂纹 - 材质缺陷：非金属夹杂物超标（如某案例中SiO2含量达0.15%，超国标3倍）

二、责任认定与解决方案制定

1. 多维责任判定体系 建立包含材料、工艺、使用三方面的评估矩阵：

评估维度

厂家责任指标

用户责任指标

材料

 化学成分不符GB/T 3279-2019

物料PH值＜2或＞11

制造

焊接热影响区未做退火处理 |

安装预紧力超设计值30%

使用

未提供工况适应性说明

超设计处理量连续运行 |

2. 分级处理方案

- A级（材质缺陷）：免费更换+补偿停产损失（按日产能的70%核算）

- B级（工艺瑕疵）：成本价更换+技术改良（如某厂对65Mn筛网增加低温回火工艺）

- C级（使用不当）：有偿维修+操作培训（包含动态张力检测仪使用教学）

三、技术改进与预防措施

1. 材料升级方案 对高频断裂场景推荐： - 65锰钢编织网（适用于低腐蚀环境，寿命提升2-3倍）

   - 65Mn+稀土改性（某水泥厂应用后疲劳循环次数从80万次提升至150万次）

2. 结构优化措施 - 采用波浪形纬线设计（抗冲击能力提升40%）

  - 节点处加装缓冲环（某铁矿应用后断条率下降72%）

3. 智能监测系统 部署基于应变片的在线监测装置，实时预警：

  - 张力异常（＞15kN/m²触发报警）

 - 局部变形（位移量＞3mm自动停机）

四、服务流程标准化 建立四级响应机制：

1. 初级响应（2小时内）：远程指导应急处理

2. 中级支持（24小时）：现场取样检测

3. 高级方案（72小时）：实验室失效分析

4. 终极解决（7工作日）：改进方案实施与验证

五、典型案例处理 某氧化铝厂筛分系统连续断条事件处理流程：

 1. 第1天：采集断裂样本，发现Mn/Cr比失衡（1.8:1，标准应为2.2:1）

 2. 第3天：激光熔覆修复关键筛面，临时恢复生产

 3. 第7天：交付新型Mn-Mo-V合金筛网，配套安装液压张紧系统 4. 后续6个月跟踪显示故障率为0，产能提升15%

通过建立包含快速响应、科学分析、合理追责、长效改进的完整服务体系，可将筛网断条问题的平均解决周期从传统模式的14天压缩至5天，客户满意度提升至92%以上。建议企业同步建立失效案例数据库，目前已收录的327个典型案例显示，系统化售后方案能使同类问题复发率降低81%。

‍
