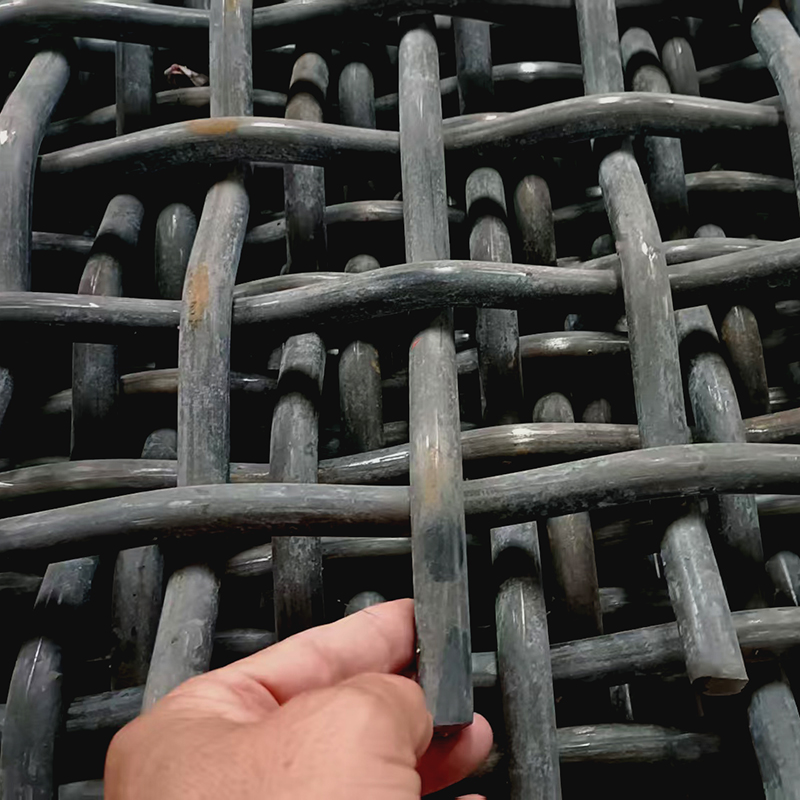

锰钢编织筛网作为工业筛分领域的重要材料，其性能表现与使用温度密切相关。这种由高锰钢丝经特殊工艺编织而成的筛网，凭借优异的耐磨性、抗冲击性和抗拉伸强度，广泛应用于矿山、冶金、建材等行业。然而，温度变化会显著影响其物理特性，因此在实际应用中必须严格遵循温度规范，以确保筛网发挥最佳效能并延长使用寿命。

一、锰钢筛网的材质特性与温度耐受基础

锰钢（如65Mn、60Si2Mn等）是一种高碳合金钢，其核心优势在于通过热处理后形成的奥氏体组织，能够在受力时产生加工硬化现象，从而提升表面硬度。这种特性使得锰钢筛网在常温至中温范围内（-20℃至350℃）表现出卓越的耐磨性能。但当温度超过350℃时，材料内部的晶体结构会逐渐发生变化：奥氏体开始分解，导致硬度下降，同时韧性降低，筛网可能出现脆化甚至断裂。例如，在铁矿破碎生产线中，若物料温度持续高于400℃，筛网的使用寿命可能缩短50%以上。

二、不同温度区间的性能表现与应对措施

1. 低温环境（-40℃至0℃）

在严寒条件下，锰钢的韧性会随温度降低而减弱。当环境温度低于-20℃时，筛网受冲击易产生微裂纹。北方露天矿场需特别注意冬季作业，建议选用经过深冷处理（-196℃液氮环境）的筛网，或采用含镍元素的改性锰钢（如16MnNi），其低温冲击功可提升30%以上。某黑龙江石墨选矿厂的实践表明，改进后的筛网在-30℃环境下破损率下降至常规产品的1/5。

2. 常温至中温（0℃至250℃）

这是锰钢筛网的最佳工作区间。此时材料加工硬化效应显著，能有效抵抗物料的摩擦与冲击。例如水泥行业旋窑出料口的筛分环节，物料温度通常维持在200℃左右，标准锰钢筛网平均使用寿命可达6-8个月。需注意的是，若筛分酸性或碱性物料（如磷矿尾渣），即使温度适中，也应配合防腐涂层使用。

3. 高温临界区（250℃至400℃）

当温度逼近350℃时，筛网会出现明显的热疲劳现象。某铜冶炼厂的案例显示，处理380℃热熔渣的筛网，其疲劳裂纹扩展速度是常温环境的7倍。此时可采取三种方案：一是改用耐热钢（如310S不锈钢）与锰钢复合的编织结构；二是在筛网表面喷涂Al2O3陶瓷涂层；三是设计间歇式筛分流程，控制单次作业时间不超过30分钟。

4. 超高温禁区（＞400℃）

在此温度下，常规锰钢筛网已不适用。烧结矿筛分等特殊工况需采用不锈钢烧结网或多层复合网，例如304L不锈钢烧结网可耐受650℃高温，而因科镍合金多层网甚至能在900℃环境下稳定工作。值得注意的是，高温环境还需考虑热膨胀系数——锰钢的线膨胀系数为11.5×10⁻⁶/℃，安装时需预留比常温多15%-20%的弹性间隙。

三、温度与其他因素的协同影响机制

1. 动态载荷下的温度效应

振动筛的加速度会加剧温升影响。实验数据表明，当筛机振幅达5mm、频率20Hz时，筛网局部温度可比物料温度高80℃。因此处理200℃物料时，实际需按280℃标准选型。

2. 腐蚀介质与温度的耦合作用

在湿法冶金领域，80℃的酸性浆料会使锰钢腐蚀速率提高4-8倍。云南某锌浸出车间采用镀锌锰钢筛网（锌层厚度≥50μm），在pH=2、温度75℃的条件下，使用寿命延长至普通筛网的3倍。

3. 热循环疲劳寿命预测

通过Manson-Coffin公式计算可知，若筛网每日经历10次150℃-50℃的热循环，其疲劳寿命约为1.2万次循环。这提示频繁启停的产线应优先选择含钒微合金化锰钢（如42MnV），其热疲劳抗力可提升40%。

四、温度监控与维护策略

现代化筛分系统应集成红外测温模块，实时监测筛网表面温度分布。当局部温度超过300℃时，自动触发喷雾降温系统。维护方面建议：

- 每8小时检查筛网张紧度，高温环境下金属蠕变会导致预紧力损失15%-25%

- 采用高温润滑脂（如二硫化钼锂基脂）保养振动筛轴承，避免因摩擦热传导影响筛网

- 建立温度-寿命对应数据库，如某钼矿发现筛网在280℃累计工作200小时后需强制更换

五、特殊场景的定制化解决方案

对于温度梯度较大的工况（如煤炭干馏筛分），可设计变孔径编织结构：高温区采用疏编（如8mm孔距）以降低应力集中，低温区密编（5mm孔距）保证筛分精度。某德国企业的双相锰钢筛网（表层高锰、内层低碳）在温差200℃的环境中表现出优异的稳定性。

通过科学把握温度参数，锰钢编织筛网能在复杂工业环境中发挥最大效能。未来随着金属基复合材料的发展，耐温600℃以上的新型筛网或将改写行业标准，但现阶段合理控温仍是保障筛分效率与经济效益的关键所在。
