摘要：304不锈钢筛网，是不锈钢筛网中最为常见的筛网类型，同时也是筛分筛选分级分离工序中不可缺少的配件，特别是在酸碱盐等腐蚀性环境中，更是必不可少。但是使用量大的选矿、化工单位，有时会在材质是否确定方面有质疑，甚至与筛网供应单位发生争执，所以需要一定的方法对筛网材质做鉴别。本文将从3系不锈钢材质种类类特点，来重点介绍304不锈钢筛网的检验方法。

3系不锈钢材质种类特点

3系不锈钢是指奥氏体不锈钢中，主要合金元素为铬（Cr）和镍（Ni）的系列，也是工业上应用最广泛的不锈钢系列。根据美国AISI标准，牌号以“3”开头（如304、316），中国GB标准多对应为06Cr19Ni10等。

以下是常见3系不锈钢牌号及其典型化学成分（质量分数，%），数据参考GB/T 20878 -2007及ASTM -A240标准，实际允许有微差：

| 牌号 （UNS）    | 对应GB         | C （碳）  | Si （硅）  | Mn （锰）  | P （磷）  | S （硫）  | Ni （镍）  | Cr （铬）  | Mo （钼）  | Ti （钛）  | 其他 |

| 304 （S30400）   | 06Cr19Ni10    | ≤0.08              | ≤1.00               | ≤2.00                | ≤0.045            | ≤0.030         | 8.0 10.5              | 18.0 20.0           | —       | —      | — |

| 304L （S30403）  | 022Cr19Ni10  | ≤0.030         | ≤1.00                | ≤2.00                 | ≤0.045           | ≤0.030         | 8.0 12.0               | 18.0 20.0          | —       | —      | — |

| 316 （S31600）   | 06Cr17Ni12Mo2  | ≤0.08     |   ≤1.00             | ≤2.00                 | ≤0.045           | ≤0.030          | 10.0 14.0             | 16.0 18.0            | 2.00 3.00          | —       | — |

| 316L （S31603） | 022Cr17Ni12Mo2 | ≤0.030        | ≤1.00               | ≤2.00                   | ≤0.045          | ≤0.030          | 10.0 14.0             | 16.0 18.0             | 2.00 3.00          | —      | — |

| 316Ti （S31635） | 06Cr17Ni12Mo2Ti | ≤0.08       | ≤1.00               | ≤2.00                    | ≤0.045          | ≤0.030          | 10.0 14.0            | 16.0 18.0            | 2.00 3.00          | ≥5×C%            | — |

| 321 （S32100） | 06Cr18Ni11Ti | ≤0.08                    | ≤1.00                | ≤2.00                 | ≤0.045              | ≤0.030       | 9.0 12.0              | 17.0 19.0                | —      | ≥5×C%        | — |

| 347 （S34700） | 06Cr18Ni11Nb   | ≤0.08               | ≤1.00                   | ≤2.00               | ≤0.045            | ≤0.030          | 9.0 12.0              | 17.0 19.0              | —       | —     | Nb≥10×C% |

| 309S （S30908） | 06Cr23Ni13  | ≤0.08                     | ≤1.00               | ≤2.00                  | ≤0.045            | ≤0.030        | 12.0 15.0             | 22.0 24.0                 | —      | —      | — |

| 310S （S31008） | 06Cr25Ni20    | ≤0.08                  | ≤1.5 0               | ≤2.00                    | ≤0.045          | ≤0.030          | 19.0 22.0             | 24.0 26.0               | —       | —      | — |

主要牌号特点说明：

1. 304/304L：

  通用性最强，耐日常腐蚀、热性能好。

  304L碳含量更低，焊接性能更好，能降低晶间腐蚀风险。

2. 316/316L：

  添加了2 -3%的钼（Mo），显著提高对氯化物（如海水、盐水）、酸碱的耐点蚀和缝隙腐蚀能力。

  316L同样低碳，用于需要焊接的抗腐蚀环境。

  316Ti：添加钛（Ti），稳定化处理后用于高温环境（如锅炉、热交换器），防止晶间腐蚀。

3. 321：

  添加钛（Ti）作为稳定化元素，主要应用于高温（如航空尾喷管、锅炉），减少碳化铬析出导致的晶间腐蚀。

4. 347：

  添加铌（Nb）代替钛，同样用于高温稳定化，焊接性能更好，常用于大型焊接结构（如石化设备）。

5. 309S/310S：

  高铬高镍，耐热性能极佳，适用于高温炉管、热处理设备（1000℃以上）。

  310S（25Cr 20Ni）是常用的超高温耐热不锈钢。

注意事项：

  碳含量是区分“标准”与“L”级的关键：≤0.08% 为普通级，≤0.03%为低碳/超低碳级（L）。

  镍含量影响奥氏体稳定性和耐腐蚀性，通常镍越高，耐酸碱性越好（如310S）。

  实际化学成分标准请以最新国家标准（GB/T 20878、ASTM A240）或具体企业规范为准。

如果您需要特定领域的选材建议（如食品、化工、高温），可以补充说明。

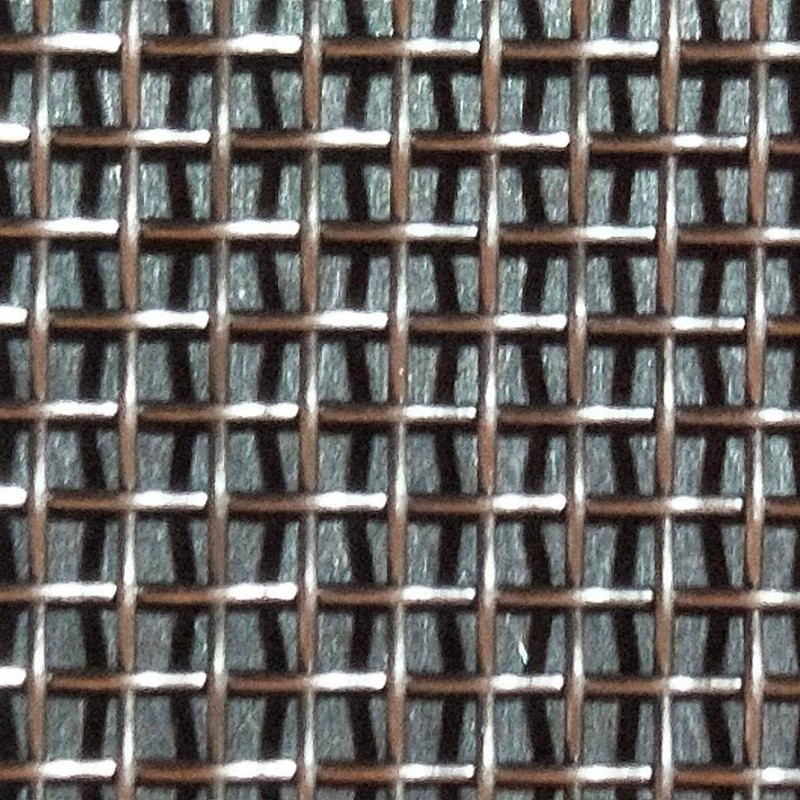

304不锈钢筛网材质检验

鉴别304不锈钢筛网材质的方法很多，但最简单、快速的方法通常集中在磁性鉴别、化学点测试以及外观/硬度检查这三类。以下为您整理的具体操作和判断依据，由简入繁：

方法一：磁铁测试（最基础，但需注意欺骗性）

  原理：304不锈钢是奥氏体不锈钢，通常没有磁性或磁性极弱（因冷加工硬化可能带微弱磁性）。而冒充它的201、202、430不锈钢通常有较强磁性。

  操作：准备一块强力磁铁（如铷磁铁，普通磁铁效果有限），靠近筛网。

  判断：

  完全无吸力或吸力极弱：初步符合304特性。

  吸力很强：大概率不是304，可能是201、202或者铁基材料。

  ⚠️ 注意：这是最不可靠的单方法。因为：

1. 不良厂家会使用“消磁”处理过的假304。

2. 304在深拉、切割后产生的冷加工变形，本身会产生弱磁性。

3. 高锰（含锰）的所谓“304”也可能有弱磁性。

  结论：有强磁性一定不是304，但无磁性不能100%保证是真304。

方法二：化学药剂点测试（最直接有效）

这是目前市场采购中最常用、最准确的现场检测方式，适合没有专业光谱仪的情况，用作304不锈钢筛网材质检验。

  工具：购买不锈钢鉴别药水（或俗称“304测试液”、“不锈钢检测液”），网购非常方便，价格低廉。常见有“Ni Mo”测试液。

  操作：

1. 在筛网废边、不显眼的角落或剪下一小段丝。

2. 滴1 2滴测试液。

3. 等待30秒 2分钟（按说明书）。

4. 观察变色情况。

  判断（以常见“Ni Mo测试液”为例）：

  不反应、不变色或只出现浅黄色：镍含量高，是304（含镍8%左右）。

  迅速变红、变紫、变深色（如深红、紫红）：镍含量不足，属于201、202等低镍不锈钢或普通铁。

  出现大量气泡：说明腐蚀严重，可能不是不锈钢。

  ⚠️ 核心优势：直接测试镍（Ni）、钼（Mo）含量，针对性极强。

  ⚠️ 注意：药水有一定腐蚀性，操作时戴手套，不要滴在筛网有效使用面。检测后立即用纸巾擦干净，避免残留。

方法三：外观与硬度观察（补充参考）

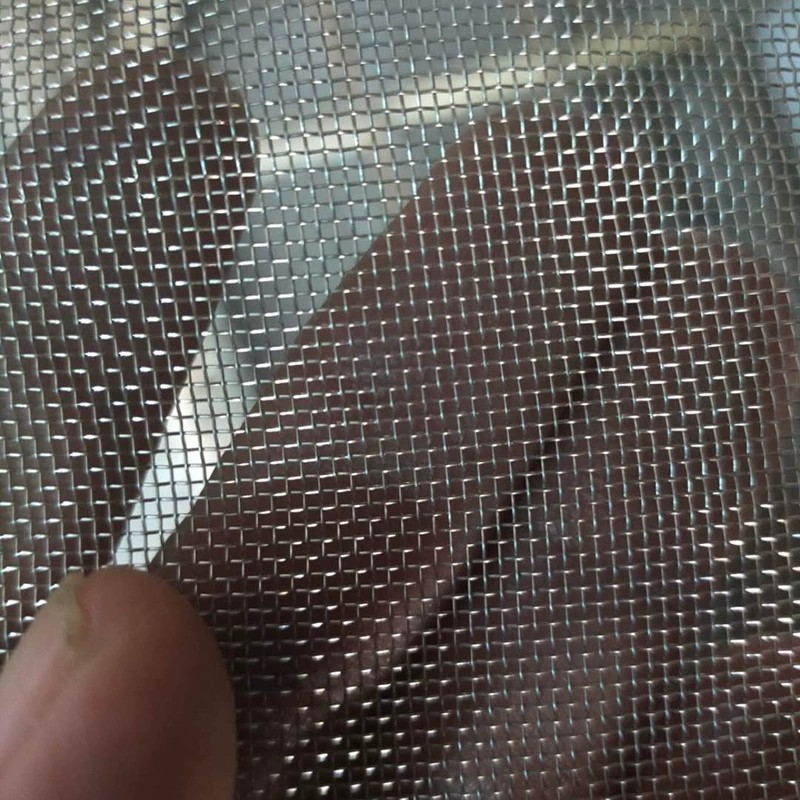

  看光泽：

  真304不锈钢筛网：呈现柔和的银白色光泽，略微偏灰，质感均匀。

  假304不锈钢筛网（如201）：往往偏亮白或发蓝、发青。

  看边缘/切割面：

  真304不锈钢筛网：断面组织细腻，无明显条纹。

  劣质材料：切面容易发黑、发黄或有明显毛刺。

  听声音（仅作参考）：敲击筛网框或网面，304声音清脆，低镍材料声音可能发闷，但受编织方式影响大，不精确。

  硬度测试：

  用钳子或手拧一下单根网丝（注意力度，不要损坏太多）。

  真304不锈钢筛网：较软，韧性好，不易断裂。用力折会变形但不易折断。

  假304不锈钢筛网（如201）：较硬、脆，折几下可能断裂，且断裂处常有明显锈点或不规则。

总结：建议的“三步法”流程

1. 第一步（筛除明显假冒）：用强力磁铁测试，强磁性的可以直接退回。

2. 第二步（核心验证）：购买不锈钢鉴别药水，在废边处滴测。不变色或浅黄色的为合格304。变红/紫的坚决不要。

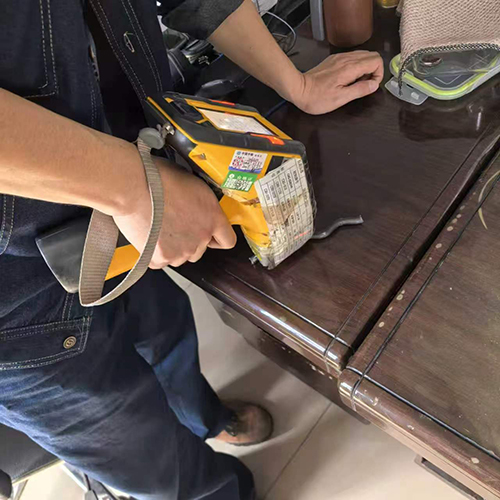

3. 第三步（高级验证 / 争议仲裁）：如果数量大、价值高或产生争议，可剪下丝样送去第三方检测机构做光谱分析（OES）或化学法全分析，这是最终依据。费用通常在100 -200元/样品，但结果具有法律效力。

特别提醒

  采购凭证：正规厂家采购304不锈钢筛网，应要求对方提供材质证明书（MTC，通常按厂家批号出具），上面会明确化学成分。

  以次充好重灾区：304不锈钢筛网常见的假货是201、202、J1、J4等含锰高的材质。它们的耐腐蚀性、使用寿命远不如304，尤其在酸性环境或接触盐水（如海水、腌制食品）时，几周就可能生锈。

  不要盲目信“检测报告”：一些厂家可能会提供假的检测单，最好要求检测报告与货物批次一一对应。

直接去买一瓶几块钱的药水，是目前个人或小批量采购最靠谱的方法。
